荷重

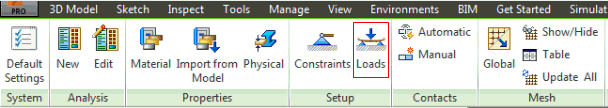

リボンの[設定]パネルで[荷重]ボタンをクリックするか、ツリーの上部にある[荷重]を右クリックし、[新規]を選択して次のウィンドウを開きます。

このフォームには、次の主要なセクションがあります。

• [名前]: たとえば、「垂直コーナー荷重」のような荷重名を入力します。
• [ID]: 新しい荷重が作成された順番に荷重の ID が自動的に更新され、各荷重に一意になるようにします。
• [タイプ]: モデルに適用する荷重タイプを選択します。現在、次のタイプがサポートされています。
  • 力
  • モーメント
  • 分布荷重
    • 力
    • モーメント
  • 圧力
  • 重力
  • リモート荷重
  • 回転力
  • 強制モーション
    • 変位
    • 回転
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 初期条件
    • 温度
    • 変位
    • 回転
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • ボディ温度
  • 温度
  • 熱伝達
  • 輻射
  • 発熱
  • 熱流束
  • 出力から
• 次の形状エンティティが荷重の適用に対してサポートされます。ただし、特定の荷重を特定のエンティティに適用できない場合は、特定のエンティティを選択できなくなります。
  • ボディ
  • 面
  • エッジ
  • 点
• [選択したエンティティ]: このセクションには、荷重に適用するために選択できるさまざまなエンティティが一覧表示されます。曲線、表面、頂点を選択できます。

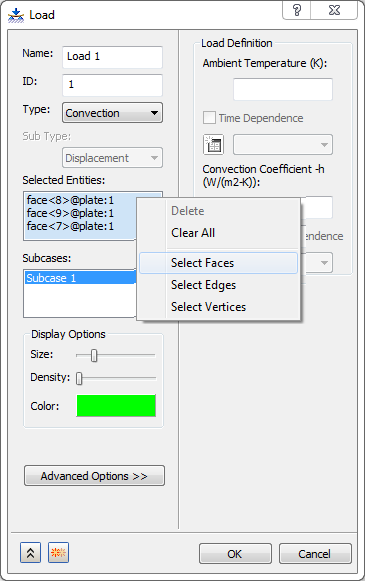

  選択フィルタが、すべての[選択したエンティティ]選択ボックスに追加されました。この選択ボックスを右クリックすると、[面を選択]、[選択エッジ]、および[頂点を選択]の各オプションが表示されることが分かります。これにより、フィルタされた面、エッジ、頂点のみを設定および選択することが可能になりました。



• [サブケース]: 荷重を適用するサブケースを選択できます。荷重の作成前に複数のサブケースを作成した場合は、それらが一覧に表示されます。これを以下に示します。サブケース 1 とサブケース 2 があることを確認してください。チェックボックスをオフにすると、リストは使用されなくなります。定義した荷重は、対象のサブケースに自動的には配置されません。荷重を適用するサブケースは、いつでも後で変更できます。



• [表示オプション]: 荷重の[表示オプション]を編集できます。
• [高度なオプション]: 可変荷重を定義できる[可変荷重の定義]セクションを開きます。
• [荷重の定義]: 選択した[タイプ]に応じて内容が異なります。[方向]、[座標系]、および[大きさ]の 3 つのサブセクションがあります。
• [非定常テーブル データ]: [直接非定常]、[モード法過渡]、および[非線形非定常]解析の非定常荷重を定義するために使用します。
• [可変荷重の定義]: [高度なオプション]ボタンをクリックすると使用できます。可変荷重を定義するために使用します。

これらのトピックに関する詳細を表示するには、ページの下部にあるリンクをクリックしてください。
