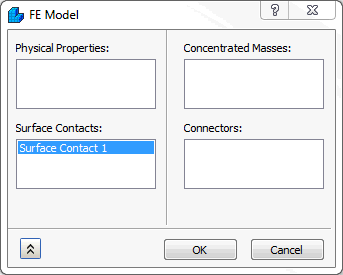

解析において、[FE モデル]を右クリックし、[編集]を選択します。 [FE モデル]フォームが開きます。
このフォームには、次の主要なセクションがあります。
- 物理特性
- サーフェス接触
- 集中質量
- コネクタ

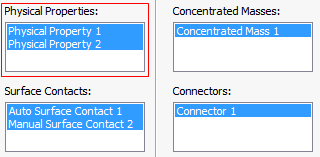

解析モデルに含める物理特性をここで選択できます。
または、上記にリストされたすべてのエンティティをツリーからドラッグし、[FE モデル]にドロップすることができます。
物理特性を FE モデルに追加すると、すべての物理特性を含む単一のノードが作成されます。これにより、モデル ツリーに移動せずに、新しい物理特性を作成できるようになります。また、モデル ツリーの[物理特性]からドラッグし、この単一の節点にドロップすることもできます。

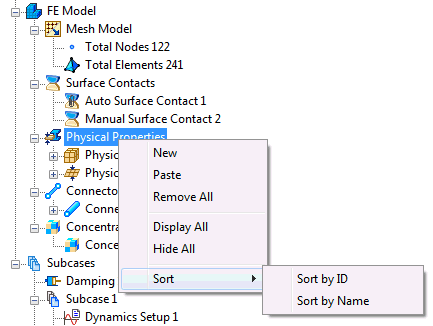

[物理特性]を右クリックします。 次のオプションが使用できます。
- 新規作成
- 貼り付け
- すべて削除
- すべて表示
- すべて非表示
- ソート:
- ID でソート
- 名前でソート

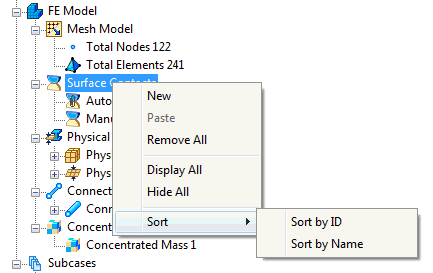

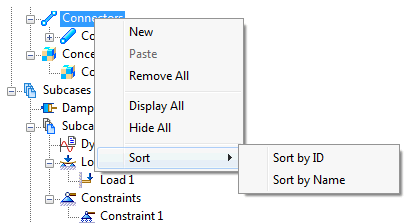

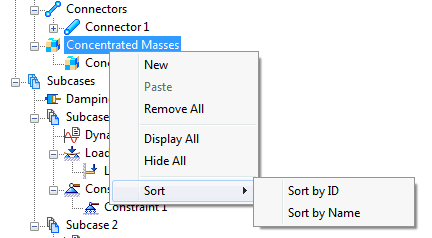

解析に含める物理特性として、[サーフェス接触]、[集中質量]および[コネクタ]もここで選択でき、同じ機能があります。
