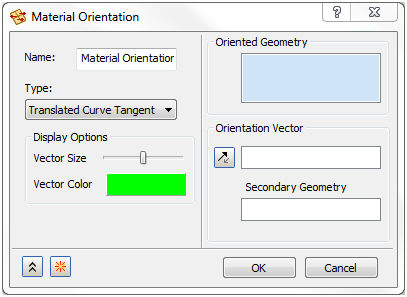

[材料の向き]フォームは下の図のように表示されます。
このオプションでは、シェル要素の面上の材料の向きを指定できます。
サーフェス上の材料の向きを指定するには、次の 8 つのオプションがあります。[タイプ]プルダウン メニューをクリックして、次の方法から選択します。
- ベクトル投影
- 接線
- 回転接線
- 移動接線
- サーフェスの U 方向
- サーフェスの V 方向
- サーフェスの -U 方向
- サーフェスの -V 方向
Autodesk Nastran In-CAD では、[向きを持つジオメトリ]セクションでシェル メッシュを持つサーフェスを選択できます。
[表示オプション]では、材料の方向ベクトルのサイズと色を変更できます。
以下のページでは、[タイプ]プルダウン メニュー内の異なる向きの定義方法をさらに詳細に説明します。
複合材料解析では、ゼロ角度の層は、材料の向きに位置合わせされていることを意味します。
