メッシュモデルの編集

リボンの[メッシュ]パネルで[グローバル]ボタンをクリックするか、[メッシュモデル]を右クリックし、[編集]を選択します。

下の図に示す[メッシュ]フォームが[編集]コマンドの既定の選択なので、これが表示されます。

[要素サイズ]: モデルの全体要素サイズです。このフィールドには、モデルの寸法に基づいて変更される前の既定のサイズがあります。
[許容誤差]: このメッシュ許容誤差値を調整すると、それ以外の方法ではメッシュできないパーツをメッシュできます。
[要素次数]: 放物線または線形要素です。
[メッシュテーブル]アイコンを使用して、[グローバルメッシュ]から[メッシュテーブル]に切り替えることができます。
[新規物理特性]アイコンを使用して、新しい物理特性を作成できます。

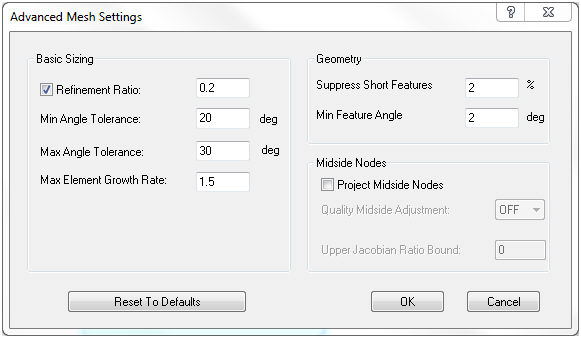

[設定]ボタンを使用して、下の図に示すように個別のメッシュに対して、さらに[高度なメッシュ設定]を定義できます。
- 基本的なサイズ設定]:
  - [細分化率]: より均一になるようにメッシュサイズを変更します。エッジ、カーブ、穴、凹凸などに沿ったメッシュ要素サイズの変形。細分化率が大きいほど、メッシュサイズも大きくなります。
  - [最小三角内角]: メッシュ要素の変更可能な最小角度を決定します。
  - [最大三角内角]: メッシュ要素の変更可能な最大角度を決定します。最大三角内角を大きくすると、より均一なメッシュの分布が生成されます。
  - [最大要素成長率]: 成長係数が大きくなるにつれ、メッシュ要素サイズも大きくなります。成長係数が大きくなるにつれ、より小さなメッシュ要素がエンティティ(穴、凹凸など)にもっと集中するようになります。
- [ジオメトリ]:
  - [微小フィーチャを抑制]: 穴、凹凸などの微小フィーチャを抑制または隠します。
  - [最小フィーチャ角度]: エッジ、穴、凹凸など異なるフィーチャの周囲のメッシュ要素の角度をコントロールします。
- [中間節点]:
  - [中間節点を投影]: メッシュに中間節点を追加します。カーブとエッジに沿った要素が影響を受けます。これがオフの場合、メッシュライン全体が完全に表示されない可能性があります。
  - [中間節点の品質調整]: 中間調整をコントロールし、必要に応じてメッシュを調整します。
  - [ヤコビアン比上限]: 品質の中間調整を決定する比率です。
  次の図に、いくつかのメッシュタイプを示しています。

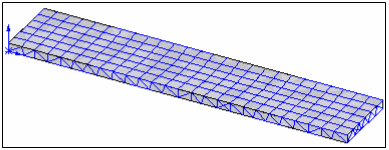

  四角形 および 三角形が結合された平面メッシュ:

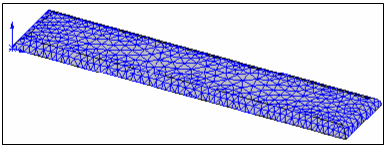

  ソリッド メッシュ:
[メッシュの連続性を保持]: このチェックボックスを使用することで、シェル要素では連続したメッシュ生成ができ、ソリッド要素では指定した許容誤差内で節点を結合できます。
[更新]ボタンを使用して、パーツのメッシュを生成します。

[切り替え先]に[メッシュテーブル]が選択されている場合、[メッシュモデル]で[編集]を選択するか、リボンバーで[テーブル]ボタンをクリックすると、次のフォームが表示されます。

このアイコンは、特定の成形品がメッシュ生成されていることを示します。
[パーツ名]: メッシュテーブルに追加されたパーツの情報を提供します。
[表示]: それぞれのパーツに対してメッシュのオン/オフを切り替えるためのチェックボックスです。
[色]: メッシュとして、特定のパーツに割り当てられた物理特性の色を表示します。
[サイズ]: モデルの全体要素サイズです。このフィールドには、モデルの寸法に基づいて変更される前の既定のサイズがあります。
[要素次数]: 放物線または線形要素です。
[設定]: 上記のより高度なメッシュ設定を[グローバルメッシュ]セクションで定義できます。
[節点]と[要素]: それぞれのパーツメッシュ内の節点と要素の数を示します。
このチェックをオンにしたアイコンにより、ボタンが有効になり、これをクリックするとパーツにメッシュが生成されます。
このチェックをオンにしたアイコンにより、ボタンが有効になり、これをクリックするとパーツのメッシュが削除されます。
ズームアイコンは特定のパーツをズームします。
このアイコンを使用して、[メッシュテーブル]から[グローバルメッシュ]に切り替えることができます。
[新規物理特性] ボタンを使用して、新しい物理特性を作成できます。
[メッシュの連続性を保持]: このチェックボックスを使用することで、シェル要素では連続したメッシュ生成ができ、ソリッド要素では指定した許容誤差内で節点を結合できます。
