SPC 合計

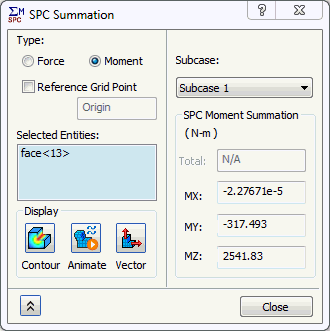

[SPC 合計]: 単点拘束出力が要求された場合に、単点拘束(SPC)力とモーメントの合計を行います。

• [タイプ]: 反力とモーメントをそれぞれ計算するために、単点拘束に対して力とモーメントのオプションが使用できます。
• [選択したエンティティ]: 単点拘束力を合計するエッジ、頂点、面を選択できます。
• [サブケース]: 力の合計を取得するサブケースを選択できます。
• [SPC 力合計]: タイプが[力]である場合は、選択したエンティティの[合計]、[TX]、[TY]、[TZ]の SPC 力の合計を取得できます。



• [SPC モーメント合計]: チェック解除モードでは原点であり、チェック モードではユーザが参照グリッド ポイントを定義できる、[参照グリッド ポイント]を選択するオプションを提供します。また、タイプが[モーメント]である場合は、選択したエンティティの[MX]、[MY]、[MZ]の SPC モーメント合計を取得できます



• [表示]: 選択したサブケースの結果を[コンター]、[アニメーション]、[ベクトル]表示するオプションを提供します。
