動解析設定

直接またはモード過渡応答解析に対して[動解析設定]を設定するには、ツリーで[サブケース]の下の[動解析設定]を右クリックし、[編集]を選択します。

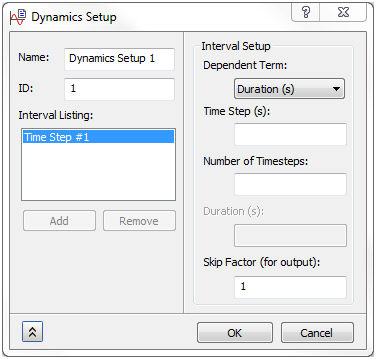

直接/非線形過渡応答解析

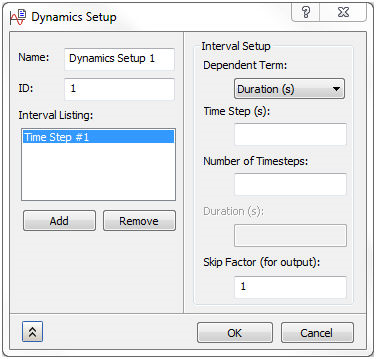

モード過渡応答解析

直接またはモード周波数応答解析、ランダム応答解析、振動疲労解析に対して[動解析設定]を設定するには、ツリーで[サブケース]の下の[動解析設定]を右クリックし、[編集]を選択します。

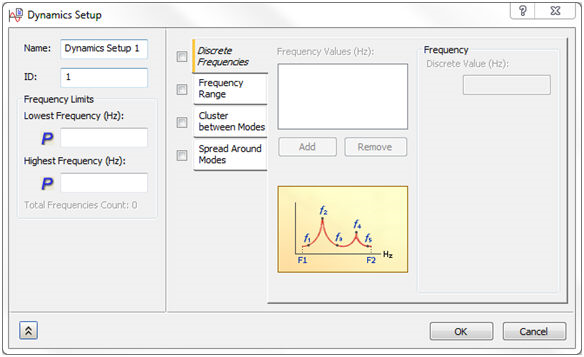

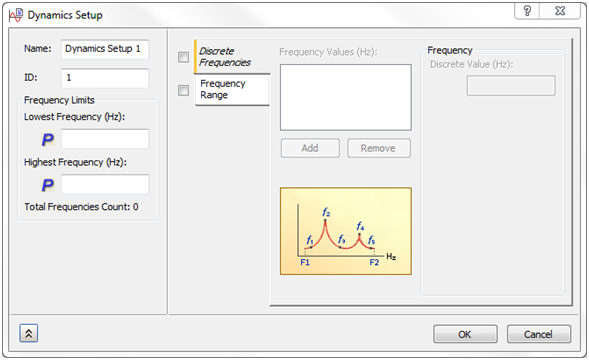

直接周波数応答解析

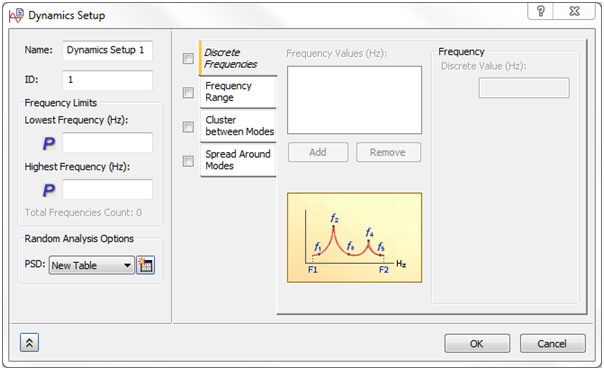

モード周波数応答解析

ランダム応答解析または振動疲労解析

[名前]: 定義された解析の周波数に名前を付けます。

[ID]: プロパティの ID が[材料]と同じように自動的に Autodesk Nastran In-CAD によって更新されます。

[周波数の制限]:

• [最低周波数(Hz)]: これは直接周波数応答解析の対象の周波数範囲内で最も低い周波数です。この数量は Hz で定義されます。
  • モード周波数応答解析では、最低周波数はバルク データ ファイル内のパラメータ LFREQ を使用します。これは、この数値未満のすべての周波数を切り捨てます。 はこれがパラメータとして出力されることを示します。
• [最高周波数(Hz)]: これは直接周波数応答解析の対象の周波数範囲内で最も高い周波数です。この数量は Hz で定義されます。
  • モード周波数応答解析では、最高周波数はバルク データ ファイル内のパラメータ HFREQ を使用します。これは、この数値を超えるすべての周波数を切り捨てます。 はこれがパラメータとして出力されることを示します。
• [周波数解析の合計回数]: これは直接周波数応答解析の対象の周波数範囲内の点および周波数増分の数を持つ、最低および最高周波数に基づいて計算される周波数解析の合計回数です。

[ランダム解析オプション]:

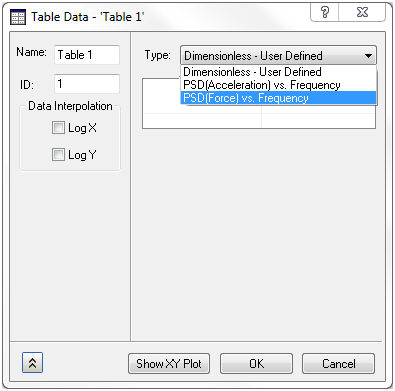

• [PSD]: [テーブル データ]を[データ補間]オプションとともに使用して、パワー スペクトル密度カーブを定義できます。



  • [タイプ]: [PSD(加速度) vs 周波数]および[PSD(力) vs 周波数]の 2 つのオプションを使用できます。
  • [データ補間]: これはテーブルで対数 X および Y 方向に入力されたデータ値を補間します。

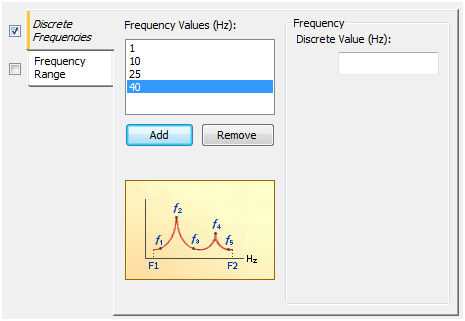

[個別の周波数]:

• [周波数値(Hz)]: リストに追加することによって個別の周波数を指定できます。

[周波数の範囲]:

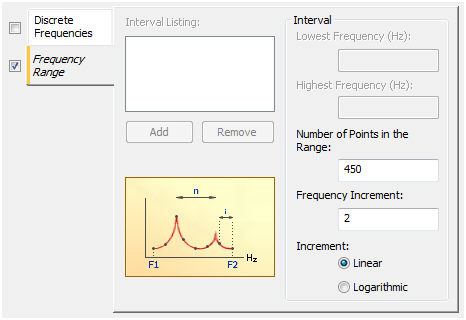

直接周波数応答解析(線形)

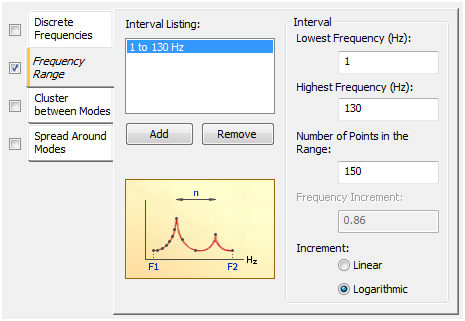

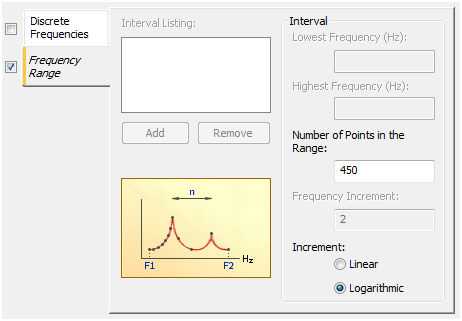

直接周波数応答解析(対数)

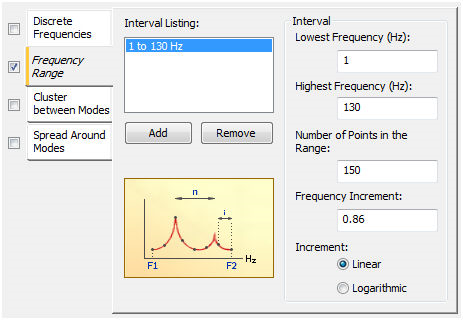

モード周波数応答解析(線形)

モード周波数応答解析(対数)

• [線形]:
  • [範囲内の点の数]: 周波数点の数を定義します。この値は、周波数の増分と最低および最高周波数の範囲にリンクされています。
  • [周波数の増分]: 最低および最高周波数の範囲間の増分を定義します。これは点の数にリンクされています。
• [対数]:
  • [範囲内の点の数]: 最低および最高周波数の範囲内の対数点の数を定義します。
• [サブ範囲の制限]:
  • [最低周波数(Hz)]: 対象の周波数範囲の最低周波数を定義します。
  • [最高周波数(Hz)]: 対象の周波数範囲の最高周波数を定義します。

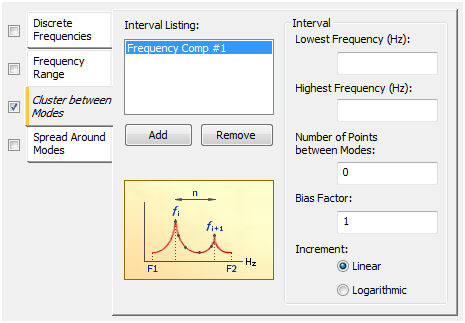

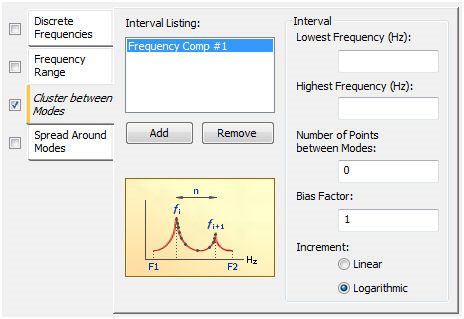

[モード間のクラスタ]:

線形

対数

• [サブ範囲の制限]:
  • [最低周波数(Hz)]: 対象の周波数範囲の最低周波数を定義します。
  • [最高周波数(Hz)]: 対象の周波数範囲の最高周波数を定義します。
• [モード間の点の数]: これはモードの間の点の数を定義します。
• [バイアス係数]: これは点の配置方法を定義します。値 1 は等間隔の点を示し、1.0 より大きい値はセットの端点に向けて点をバイアスし、1.0 未満の値はセットの中心に向けて点をバイアスします。たとえば、セットは次のように定義されます。f_最低 -> f_w1、次に f_w1 -> f_w2 および f_wn ->f_最高。

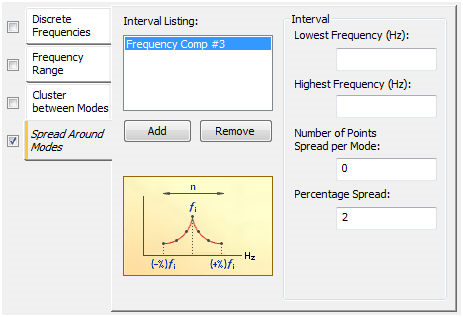

[モード全体で拡散]:

• [サブ範囲の制限]:
  • [最低周波数(Hz)]: 対象の周波数範囲の最低周波数を定義します。
  • [最高周波数(Hz)]: 対象の周波数範囲の最高周波数を定義します。
• [モードごとに拡散する点の数]: これはモード全体の[拡散率]内の点の数を定義します。
• [拡散率]: 固有振動の各面の +/- のパーセンテージを定義します。
