総節点数

これはツリー内の[メッシュ モデル]のサブレベルで、総節点および要素を持つ実際のメッシュがある場合にのみ表示されます。

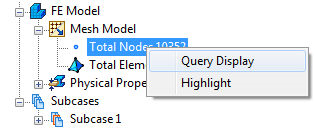

[総節点数]を右クリックすると、次のオプションを使用できます。

• [クエリー表示]: このオプションがオンに設定されている場合、モデル内の節点をリアルタイムで調べることができます。節点の[クエリー表示]は、[クエリー表示]ツールバーを使用してアクセスすることもできます。

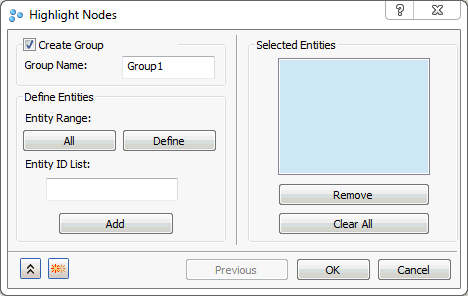

• [ハイライト表示]: ハイライト表示オプションは、節点の位置およびプロパティを識別するために、節点セットをモデル上でハイライト表示します。このコマンドにアクセスするには、[メッシュ モデル]ツリー内の[総節点数]を右クリックします。下の図に示すように、[選択したエンティティ]ボックス内に節点を配置するには、[エンティティ ID リスト]に節点 ID を入力して、[追加]ボタンをクリックします。[節点をハイライト表示]コマンドは、[ハイライト表示]ツールバーを使用してアクセスすることもできます。[グループを作成]チェックボックスをクリックして、[選択したエンティティ]を[グループ]に追加するることができます。
