複数セット

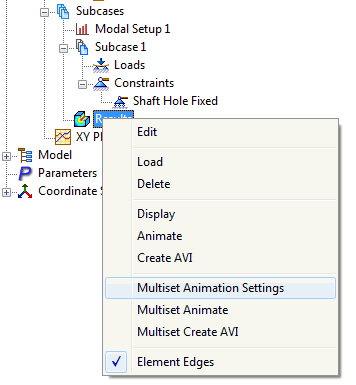

アニメーションを開始するには、[サブケース]にある[結果]を右クリックし、[複数セットのアニメーション]を選択します。

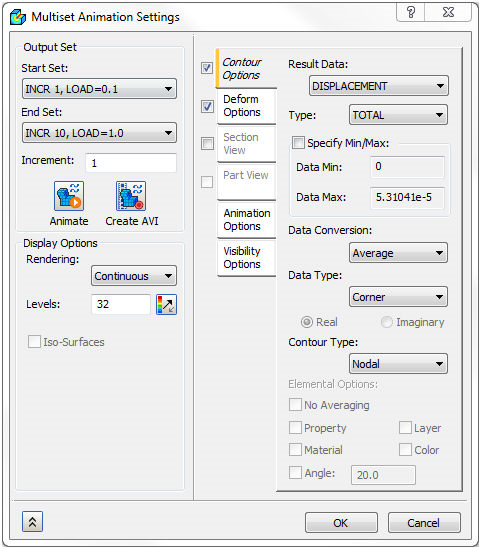

アニメーション設定を変更するには、[サブケース]にある[結果]を右クリックし、[複数セット アニメーション設定]を選択します。[複数セット アニメーション設定]フォームが開きます。

このフォームでは、次のオプションが使用できます。

• [出力セット]:
  • [開始セット]: アニメーションの開始時に使用する結果セットです。
  • [終了セット]: アニメーションの終了時に使用する結果セットです。
  • [増分]: 複数のセットを使用する場合、[増分]オプションが表示され、結果セット内でアニメーションが進行する増分値を指定できます。
  • [アニメーション]: アニメーションを設定、および現在の設定で開始します。または実行中のアニメーションを停止します。
  • [AVI を作成]: .AVI フォーマットでアニメーションを保存します。
• [アニメーション オプション]:



  • [遅延時間(ミリ秒)]: フレーム間の時間量。
  • [モード]:
    • [半分]: 正の荷重のロード。
    • [完全]: 正の荷重のロードとアンロード。
    • [振動]: 正と負の荷重のロードとアンロード。
  • [スプライン補間]: 複数セットのアニメーションでは中間出力が補間され、指定した数値と一致するようにフレーム数を増加します。
• [コンター オプション]: このセクションでは、アニメーション中にプロットする結果データを選択できます。最大値と最小値の範囲、および異なるレンダリング タイプを指定できます。
• [変位オプション]: このセクションでは、変位用の出力ベクトルを選択できます。プロットは、モデル サイズのパーセントまたは実寸値によって尺度調整できます。
• [断面ビュー]: このセクションでは、プロットの断面平面を選択できます。[結果プロット]ダイアログ ボックスと同じオプションが表示されます。
• [部品ビュー]: このセクションでは、アニメーション表示する特定の部品を選択できます。[結果プロット]ダイアログ ボックスと同じオプションが表示されます。
• [表示設定オプション]: このセクションでは、[反転]ボタンを使用してフィーチャを表示または非表示にできます。[結果プロット]ダイアログ ボックスと同じオプションが表示されます。
