タイム ステップ

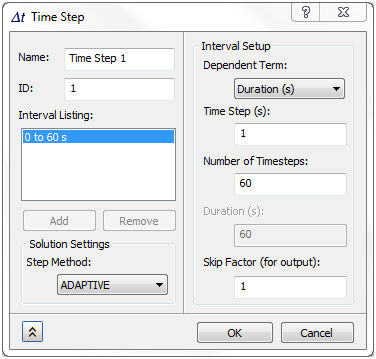

非線形非定常熱伝導解析のタイム ステップを設定するには、Autodesk Nastran In-CAD ツリーの[サブケース]の下の[タイム ステップ]を右クリックし、[編集]を選択します。

• [名前]: タイム ステップに名前を付けます。
• [ID]: プロパティの ID が[材料]と同じように自動的に Autodesk Nastran In-CAD によって更新されます。
• [間隔リスト]: 間隔設定に基づいて、自動的に間隔リストを生成します。
• [解析設定]:
  • [ステップ方法]:
    • [アダプティブ]: この設定は、解析の変更に基づいて時間ステップを決定する、アダプティブ タイム ステップ アルゴリズムを使用するようにソルバーに指示します。
    • [一定]: この設定は、一定間隔のタイム ステップを使用するようにソルバーに指示します。

  [解析設定]: 非線形非定常熱伝達解析タイプを選択した場合にのみ表示されます。

• [間隔設定]:
  • [依存項]: 柔軟な間隔の定義を可能とするため、3 つの入力パラメータの 2 つを切り替えます。
  • [タイム ステップ]: タイム ステップの持続時間です。
  • [タイム ステップ数]: 間隔で実行されるタイム ステップ数です。
  • [持続時間]: 間隔の持続時間です。
  • [スキップ係数(出力用)]: 出力セット数を制限します。2 のスキップ係数を使用すると、2 つのタイム ステップごとに 1 つの出力セットが得られます。
