ソリッド要素異方性

[タイプ]ドロップダウンから[ソリッド要素異方性]を選択すると、次の材料セクションを使用できます: [一般]、[熱]]。

• 一般



  • ソリッド要素異方性材料の質量密度、材料減衰係数、および参照温度をここで入力します。
  • すべての構造要素に対して自動的に質量を計算するために、質量密度、RHO が使用されます。
  • 減衰係数 GE を取得するには、臨界減衰比 C/C0 を 2.0 で乗算します。材料構造減衰に対して優位周波数が定義されていない場合(「減衰」セクションを参照)、過渡応答解析では GE は無視されます。
  • 線形解析の熱荷重計算では、TREF は参照温度としてのみ使用されます。初期温度荷重が指定されている場合、TREF は無視されます。

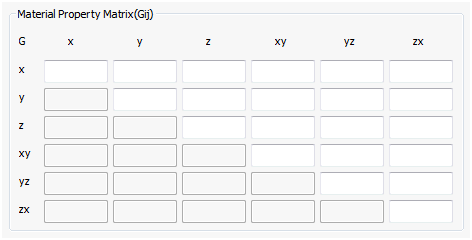

  • [材料特性マトリックス]: このボタンは、Gij マトリックスおよび熱膨張係数項を定義できる次のウィンドウをアクティブにします。



• 熱膨張

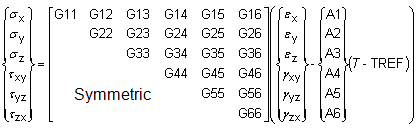

  • 下付き文字の 1 から 6 は、材料座標系の x、y、z、xy、yz、zx を参照します。応力-ひずみ関係は次のとおりです。



• 熱



  • 熱解析では、熱伝導率マトリックス、比熱、および質量密度の値を[熱]セクションで入力できます。質量密度は構造解析および熱解析内の要件である場合があるため、繰り返し使用されます。
  • [Kij]は熱伝導率マトリックスを作成します。
