新しい終端を定義するには

1. [プロジェクト セットアップ]のツリー表示で、[P&ID DWG 設定]を展開します。[終端]をクリックします。

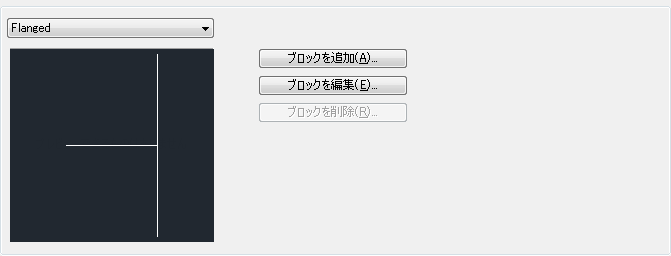

2. [終端]ペインで、[ブロックを追加]をクリックします。

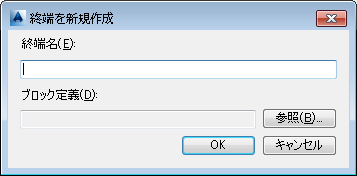

3. [終端を新規作成]ダイアログ ボックスで、[終端名]に新しい終端の名前を入力します。

4. [参照]をクリックします。
5. [ブロックを選択]ダイアログ ボックスで、終端コネクション シンボルに使用するブロックを含む図面を見つけ、クリックします。[開く]をクリックします。
6. [ブロックを選択]ダイアログ ボックスの[使用可能なブロック]リストで、終端に使用するブロックをクリックします。

   [プレビュー]ペインには、選択したブロックのプレビュー イメージが表示されます。


7. [OK]をクリックします。
8. [終端を新規作成]ダイアログ ボックスで、[OK]をクリックします。
