概要: Report Creator のファイル

Report Creator では、レポート設定ファイルとレポートの 2 種類のファイルが生成されます。

• Report Creator では、レポート設定ファイルとレポートの 2 種類のファイルが生成されます。レポート設定ファイル — 既定では、レポート設定ファイルはローカルに保存されますが、[設定]ダイアログ ボックスを使用してカスタム パスを作成できます。たとえば、プロジェクト チームで使用できるように、ネットワーク ドライブにレポート設定ファイルを保存できます。既定の設定は、次のとおりです。
  • Vista and Window 7 - C:¥ ProgramData¥Autodesk¥AutoCAD Plant 3D 2012¥R18.2¥jpn¥ReportCreator¥ReportFiles
  • Window XP - C:¥Documents and Settings¥All Users¥Application Data¥Autodesk¥AutoCAD Plant 3D 2012¥R18.2¥jpn¥ReportCreator¥ReportFiles
  製品に付属の設定ファイルは、次のとおりです。

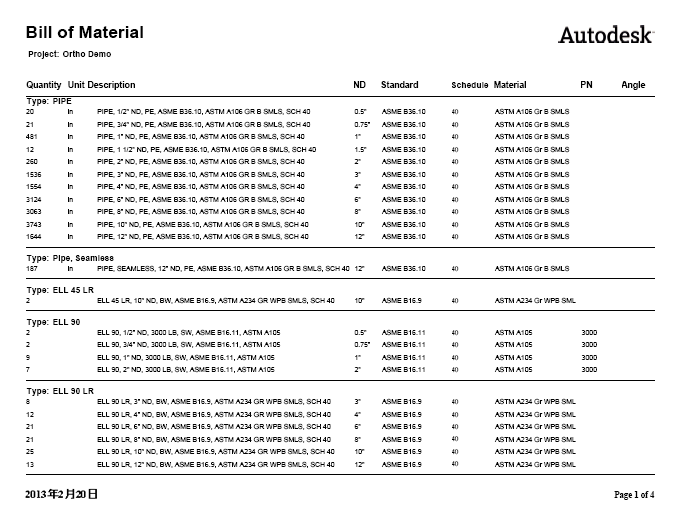

  • 3D Parts.rcf

    Plant 3D 部品表を生成します。下図のサンプル レポートを参照してください。

  • Drawinglist.rcf

    詳細な P&ID プロジェクト図面リストを生成します。

  • Equipmentlist Extended.rcf

    詳細な P&ID 機器リストを生成します。列には、タグ、製造元、製造メーカ、コメント、技術データ 1 ～ 4 が含まれます。

  • Equipmentlist.rcf

    簡単な P&ID 機器リストを生成します。列には、タグ、製造元、モデル番号、製造メーカ、建築資材、重量が含まれます。

  • Instrumentationlist.rcf

    P&ID 計装リストを生成します。列には、タグ、製造元、モデル番号、製造メーカ、位置が含まれます。

  • Linelist.rcf

    P&ID ライン リストを生成します。列には、タグ、開始、終了、使用圧力、使用温度、インシュレーション コード、インシュレーション物厚が含まれます。

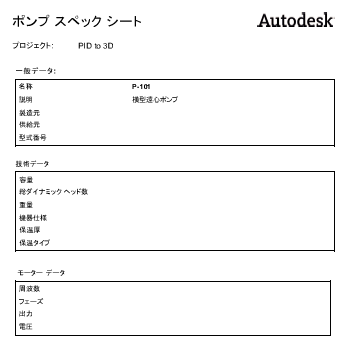

  • Pump Spec Sheet.rcf

    P&ID スペック シートを生成します。下図のサンプル レポートを参照してください。

  • Valvelist.rcf

    P&ID バルブ リストを生成します。列には、タグ、サイズ、スペック、製造元、モデル番号、製造メーカ、説明が含まれます。

• レポート — 既定では、レポートはプロジェクト フォルダに保存されます。設定ファイルによって出力形式が決まりますが、設計者は必要に応じてこの設定を上書きできます。

  2 つのサンプル レポートを次に示します。最初のレポートは、3D パーツ(フィート/インチ単位)で、2 番目のレポートは P&ID スペック シートです。両方とも PDF 形式です。
