スペック データの書き出しおよび読み込みを行う

スペックまたはカタログ データを Excel に書き出すには

1. ツールバーで、[Excel に書き出し]をクリックします。
2. [データの書き出し]ダイアログ ボックスの[書き出し設定を選択]領域で、適切な書き出し設定をクリックします。

   データを修正および読み込む場合、完全なデータの書き出しを使用します。

3. [書き出されたデータのファイル名と場所を入力]というラベルのボックスで、[参照]をクリックします。
4. [名前を付けて保存]ダイアログ ボックスの[ファイル名]ボックスに、書き出されるファイルの名前を入力します。ファイルを保存するフォルダにナビゲートし、クリックします。
5. [保存]をクリックします。

Excel の数式を使用してスペック パーツの説明を変更するには

1. スペックから書き出されたスプレッドシート(例: C:\AutoCAD Plant 3D 2016 Content\¥CS300.xlsx)を開きます。
2. [スペック データ]シート見出しをクリックし、アクティブなワークシートにします。
3. [パーツ サイズの部品詳細]列の見出しを右クリックします。[セルの書式設定]をクリックします。
4. [セルの書式設定]ダイアログ ボックスで、[標準]をクリックします。

   セル タイプが[文字列]の場合、数式を作成できません。

5. [OK]をクリックします。

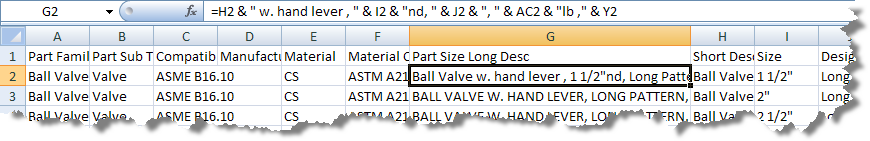

6. 修正するセル(例: F2)をクリックし、ハイライト表示します。
7. 数式バーに、数式を入力します。例:

   =G2 & " w. hand lever , " & H2 & "nd, " & I2 & ", " & AB2 & "lb ," & X2


8. セルを右クリックします。[コピー]をクリックします。

9. その他のセルに数式を貼り付けます。

10. Excel スプレッドシートを保存し、Excel を終了します。
