[テーブル レイアウト]タブ([テーブル セットアップ]ダイアログ ボックス)

部品表のタイプと列を設定します。

表レイアウト

列を表示

オンにすると、部品表に列が表示されます。

表タイプ

形式を設定する表のタイプを指定します。

部品表レイアウト テンプレート

3 つのタイプのレイアウト テンプレート([簡単な部品表]、[カテゴリ タイトルでグループ化]、[個々の列でグループ化])のいずれかを指定します。

表のグリッド

既定の列は、[ID]、[QTY]、[SIZE]、[SCH]、[PRESSURE CLASS]、[DESCRIPTION]、[MATERIAL]です。列(カテゴリ列を含む)は、ドラッグ アンド ドロップによって再編成できます。右クリックすることで、グループを上または下に移動できます。行または列を削除することはできません。

スケジュールと圧力クラスに 1 つの列を使用

SCH/CLASS という名前の列を作成します。

列を追加

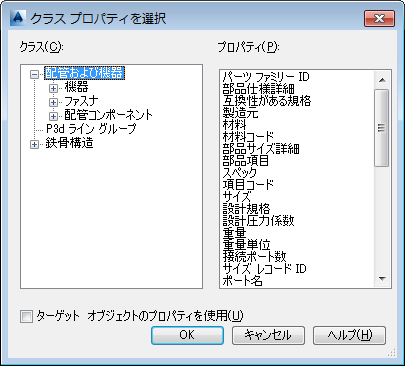

[クラスをプロパティを選択]ダイアログ ボックスが開き、表に追加する列のプロパティを選択できます。
