PCF ファイルを使用するには

PCF ファイルは、アイソメ図面を作成しなくても作成できます。PCF ファイルから直接アイソメ図面を作成することもできます。

モデルからアイソメ図面を生成すると、配管コンポーネント ファイル(PCF)が自動的に作成されます。アイソメ図面を作成していない場合でも、応力エンジニアまたは配管ファブリケータ用に必要な場合は PCF を書き出すことができます。

PCF ファイルを後から読み込んで、アイソメ図面を作成できます。他のプログラムで作成された PCF ファイルを読み込むこともできます。

PCF ファイルを書き出すには

1. リボンで、[アイソメ図]タブ [書き出し]パネル [PCF に書き出し]の順にクリックします。
2. [PCF に書き出し]ダイアログ ボックスで、書き出すライン番号を選択します。
3. [作成]をクリックします。

   選択したライン番号ごとに別の PCF ファイルが作成されます。

PCF ファイルからアイソメ図を作成するには

1. リボンで、[アイソメ図]タブ [アイソメ図作成]パネル [PCF からアイソメ図へ]の順にクリックします。
2. [PCF からアイソメ図を作成]ダイアログ ボックスで、[追加]をクリックします。
3. 1 つまたは複数の PCF ファイルを選択して、ファイルからアイソメ図面を作成します。
4. [作成]をクリックします。

3D モデルに PCF ファイルを読み込むには

1. リボンで、[ホーム]タブ [パーツの挿入]パネル [PCF から配管作成]の順にクリックします。

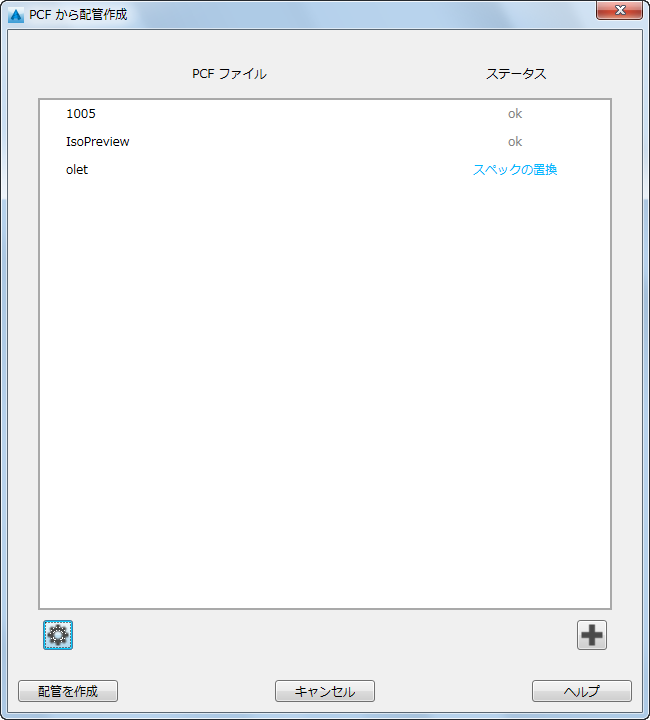

2. 読み込む 1 つまたは複数の PCF ファイル(例: ¥Isometric¥Live Preview¥Sample PCF¥SampleIsoPreview.pcf)を指定し、[開く]をクリックします。[PCF から配管作成]ダイアログ ボックスが表示されます。



3. [ステータス]列に 「スペックは使用できません」と表示された場合は、次の操作を実行します。
   • 設定ボタンをクリックします。[PCF から配管作成の設定]ダイアログ ボックスが表示されます。
   • [Plant 3D スペック]列で、PCF スペックに対応するプロジェクト スペックをクリックします。
   • すべての Plant 3D スペックが割り当てられるまで繰り返します。
     注: プレースホルダ スペックは、マッピングされていないすべての PCF スペックに使用されます(スペックは使用できません)。
   • [OK]をクリックします。
   • プロジェクト スペックにマッピングできなかった PCF ファイルを読み込みたくない場合は、 [削除]ボタンをクリックします。
4. [配管を作成]をクリックします。

たとえば、ライブ プレビューで使用される PCF は、モデルに配管、継手、バルブを追加します。
