オルソ図面のオルソ部品表に、ライン番号や重心などの列を追加することができます。
- [オルソ ビュー]リボンで、[テーブル セットアップ]をクリックします。[テーブル セットアップ]ダイアログ ボックスが表示されます。

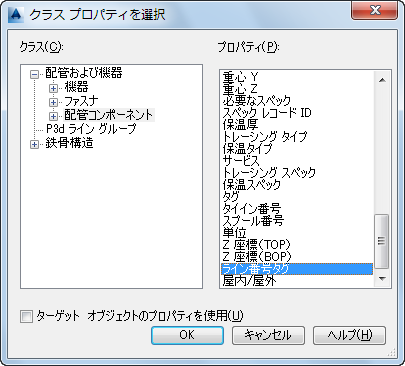

- [列を追加]をクリックします。[クラス プロパティを選択]ダイアログ ボックスが表示されます。
- クラス リストで、[パイプ配管コンポーネント]をクリックします。
- [プロパティ]リストで、[ライン番号タグ]をクリックします。
- [OK]をクリックして、[クラス プロパティを選択]ダイアログ ボックスを閉じます。
- [表レイアウト]領域の[列を表示]行で、[ライン番号タグ]を選択します。 注: 列を選択していない場合、リストから削除されます。
- 次のいずれか の操作を行います。
- オルソ部品表を作成するには、[部品表]をクリックし、表の位置を指定します。
- 既存の部品表を更新するには、[部品表を更新]をクリックします。

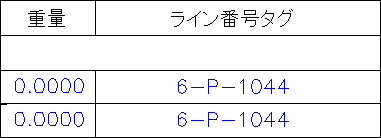

ライン番号タグが表示されます。
