P&ID オブジェクトのサイズ(またはスペック)情報が対応する Plant 3D 情報で見つからない場合は、この情報を指定できます。たとえば、P&ID バルブで、Plant 3D バルブに対して存在しないサイズを指定すると、正しいサイズの指定を要求されます。4" などのサイズを指定すると、そのサイズを一致サイズとして保存できます。
また、既定のマッピング ファイルを編集してサイズを修正したり、追加できます。サイズ マッピングについて質問がある場合は、システム管理者に問い合わせてください。
- Plant 3D モデルを開きます。
- 次のいずれかの操作を行います。
- オブジェクトを配置しようとして、[サイズおよびスペックを選択]ダイアログ ボックスが表示された場合は、[サイズ マッピングを編集]をクリックします。
- サイズ マッピングを編集しようとしても、[サイズおよびスペックを選択]ダイアログ ボックスが表示されない場合は、コマンド プロンプトで、plantpidsizemapping と入力します。

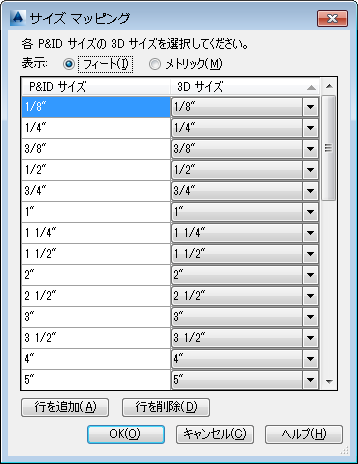

- [サイズ マッピング]ダイアログ ボックスで、次の操作を行います。
- ニーズに合わせて[フィート]または[メートル]をクリックします。
- [P&ID サイズ]列で、サイズ(例: 3/8”)をクリックします。
- [3D サイズ]列のドロップダウン リストで、適切な一致サイズ(例: 3/8”)をクリックします。
- 必要に応じてサイズのマッピングを続けます。
- 新しいマッピングを追加するには、[行を追加]をクリックします。
- [OK]をクリックします。
