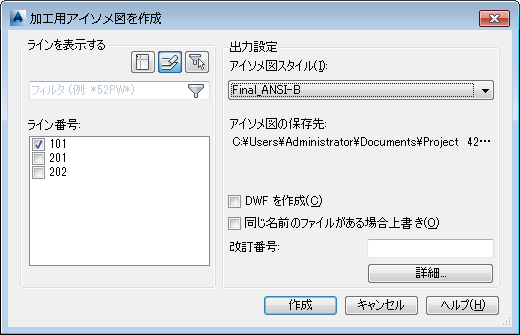

加工用アイソメ図面を作成します。アイソメ タイプ、上書きオプション、および DWF 出力を指定します。
ラインを表示する
- 図面
-
図面内のライン番号が一覧表示されます。 - プロジェクト
-
プロジェクトのすべてのライン番号が一覧表示されます。 - フィルタ
-
現在の選択セットのライン番号が一覧表示されます。
ライン番号
アイソメ図面または PCF に含める線分を設定します。
出力設定
次のアイソメ出力設定を指定します。
- アイソメ図スタイル
-
使用するアイソメ図スタイルを指定します。アイソメ図スタイルは、[プロジェクト セットアップ]で作成したり、修正することができます。
- アイソメ図の保存先
-
アイソメ図面を作成するフォルダを指定します。
- DWF を作成
-
アイソメの DWF を作成するかどうかを指定します。
- 既存のものがある場合上書き
-
オンにすると、同じ名前の既存のアイソメ図面は上書きされます。オフにすると、新しいアイソメ図面の名前が変更されます。
- 改訂番号
-
タイトル ブロックに表示できる改訂番号を設定します。
- 詳細
-
[アイソメ図作成の高度なオプション]ダイアログ ボックスが表示されます。
アイソメ図
