アイソメ タイトル ブロックの優先するテーマ(小口径配管、通気/ドレイン配管、既存の配管、連続/接続配管)を設定します。
- 優先するテーマ
-
優先するテーマの名前を指定します。

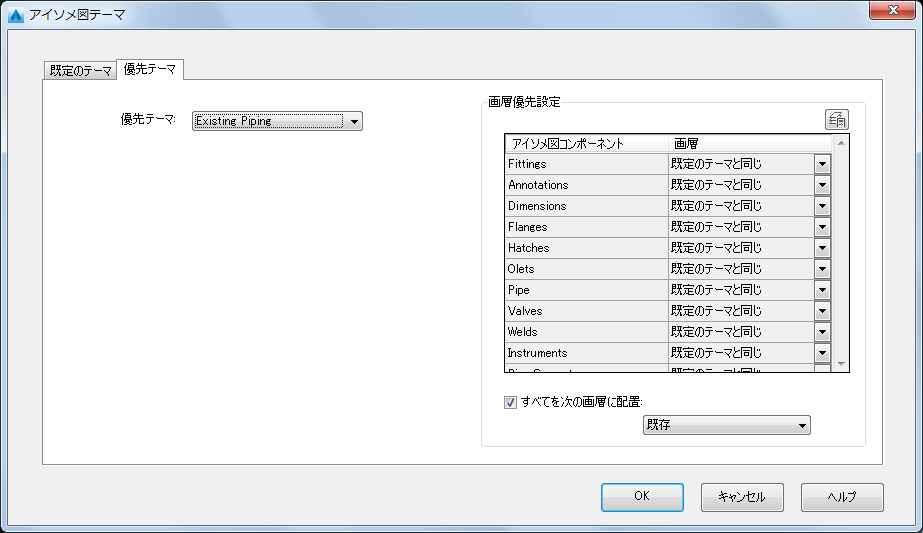

画層優先設定
- コンポーネント/画層グリッド
-
アイソメ図コンポーネントそれぞれが表示される画層を指定します。既定では、すべての画層は[既定のテーマと同じ]に設定されます。コンポーネント リストには、継手、フランジ、ハッチング、断熱材、計装、配管、オーレット、バルブなどが含まれます。グローバル コンポーネント(タブレットなど)は除外されます。
- すべてを次の画層に配置
-
このチェック ボックスをオンにすると、画層グリッド コントロールは無効になります。このオプションは、すべての配管コンポーネントが 1 つの画層/線種で表示される既存の配管または連続配管などに使用できます。
