オルソ図面で注釈を使用するには

オルソ図面に注釈を追加するには

1. プロジェクト マネージャで、[オルソ図面]タブをクリックします。
2. オルソ ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。目的のオルソ図面をダブルクリックします。
3. オルソ ペーパー空間のオルソ図面で、注釈を付けるコンポーネントを含むビューポートで右クリックします。

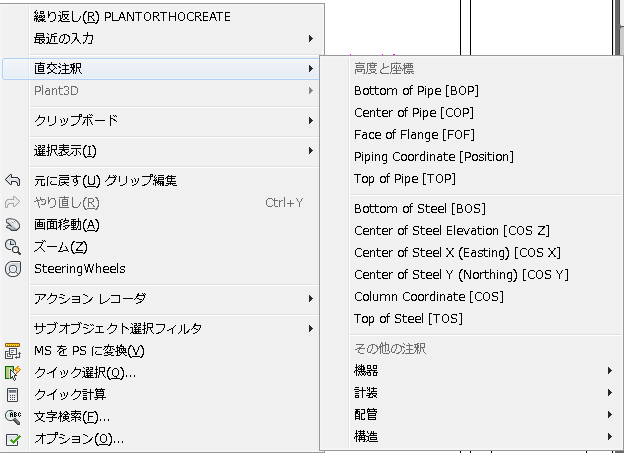

4. メニューから[オルソ注釈]を選択します。追加する注釈をクリックします(たとえば、[Bottom of Pipe (BOP)])。
5. プロンプトが表示されたら、注釈を付けるコンポーネントを選択します。

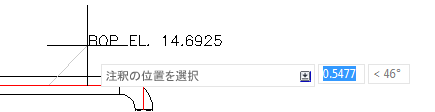

6. 注釈を希望の位置に設定するには、カーソルを合わせてクリックします。

   注: グリッド スナップをオンに設定する(F9)と、注釈の配置に役に立ちます。

オルソ図面で注釈を移動するには

1. オルソ ペーパー空間のオルソ図面で、移動する注釈をクリックします。

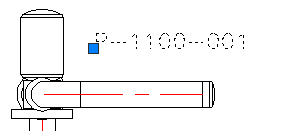

2. 移動グリップを使用して、図面上の任意の場所に注釈をドラッグします。
3. 注釈の引出線がある場合は、同様に、移動グリップを使用して、適切な場所に引出線をドラッグします。


オルソ図面の注釈を更新するには

1. オルソ ペーパー空間のオルソ図面で、更新するプラント コンポーネントの注釈を含むビューポートをダブルクリックします。
2. リボンで、[オルソ ビュー]タブ [注釈]パネル [注釈を更新]の順にクリックします。
