ViewDrafting

モデリングした設計の一部ではない、関連付けられていないビュー固有の詳細を作成するためのビューです。

製図ビューはモデルとは関連していません。これを使用することで、モデルに含まれない詳細図面を作成できます。

• 製図ビューでは、異なるビュー スケール(簡略、標準、詳細)の詳細を作成できます。
• 次のような 2D 詳細機能ツールを使用できます。

  詳細線分 詳細領域 詳細コンポーネント 断熱

  参照面 寸法 記号 テキスト

  これらのツールは、詳細ビューを作成するために使用されるツールと同じです。

• 製図ビューではモデル要素は表示されません。

静的 ViewDrafting.Create()メソッドを使用して、製図ビューを作成します。モデル要素は製図ビューでは表示されません。

ImageView

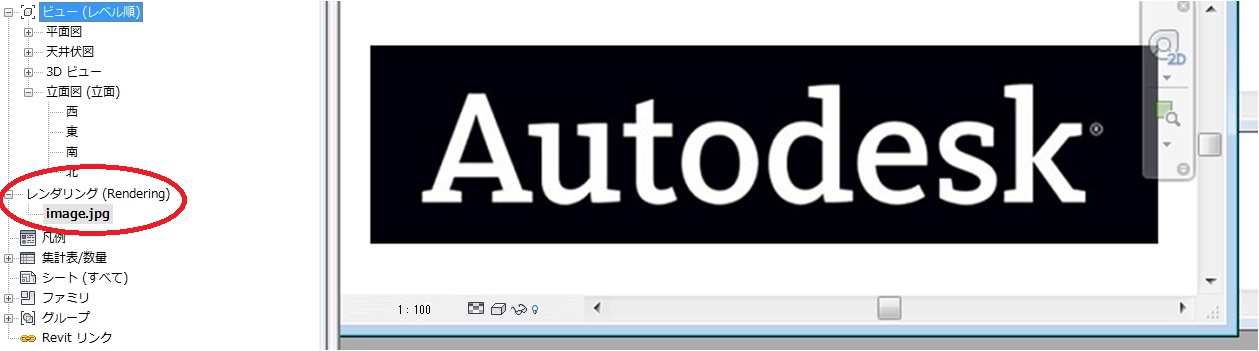

ImageView クラスは ViewDrafting から作成します。これを使用して、ディスクから読み込まれたイメージを含むレンダリング ビューを作成できます。静的な ImageView.Create()メソッドを使用して、新しいレンダリング ビューを作成します。
