電気設定

[MEP 設定]の[管理]タブにある電気設定で使用できる設定の一部は、Revit API からも使用できます。

電気設定

ElectricalSetting クラスは、継手角度、配線タイプ、電圧タイプなどのさまざまな電気設定へのアクセスを提供します。ドキュメントごとに 1 つの ElectricalSetting オブジェクトがあり、静的メソッド ElectricalSetting.GetElectricalSettings()からアクセスできます。

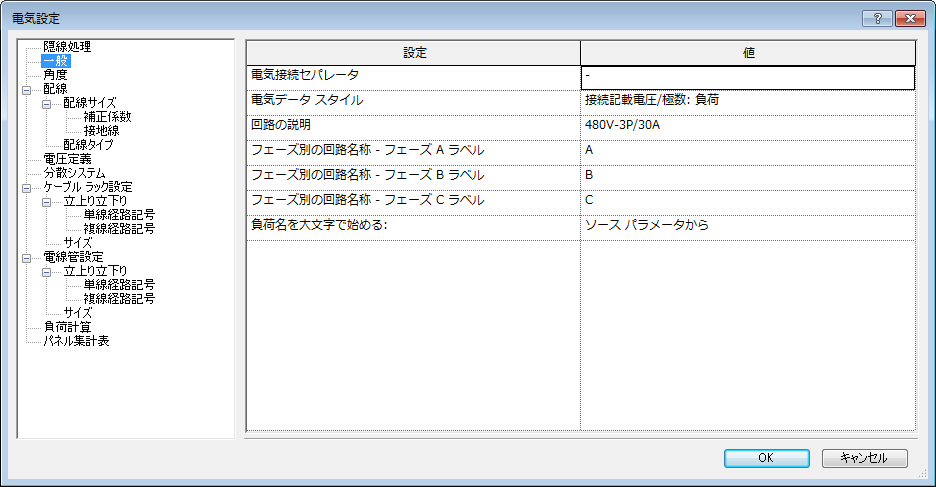

一般設定

ElectricalSetting クラスのプロパティとして、次のような一般的な設定を使用できます。

• CircuitSequence - 回路のシーケンス番号付けスキーマにアクセスする
• CircuitNamePhaseA - フェーズ(フェーズ A ラベル)で命名された回路にアクセスします。
• CircuitNamePhaseB - フェーズ(フェーズ B ラベル)で命名された回路にアクセスします。
• CircuitNamePhaseC - フェーズ(フェーズ C ラベル)で命名された回路にアクセスします。

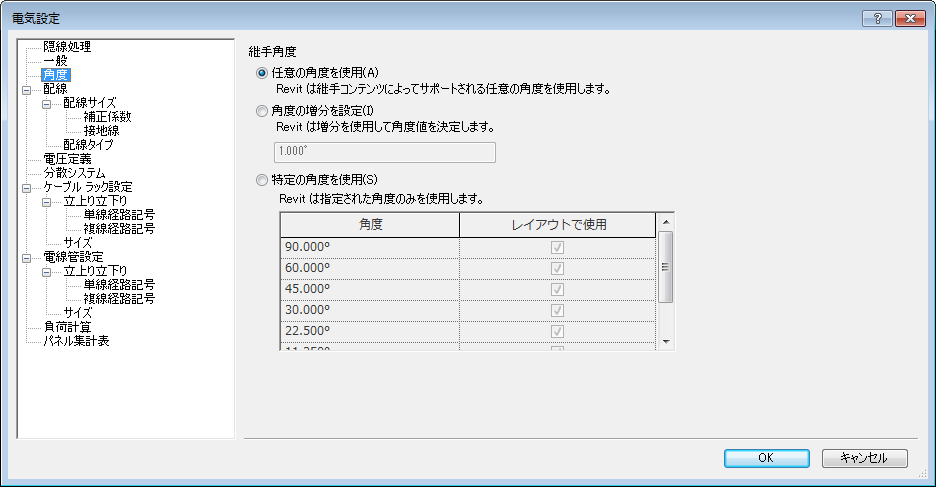

継手角度

ケーブル ラックおよび電線管の継手角度の設定は、ElectricalSetting クラスの次のメソッドから使用できます。

• GetSpecificFittingAngles()
• GetSpecificFittingAngleStatus()
• SetSpecificFittingAngleStatus()

継手角度

その他の電気設定

ElectricalSetting クラスのプロパティは次の項目へのアクセスを提供します。

• 分散システム タイプ
• 電圧タイプ
• 配線管タイプ
• 配線のマテリアル タイプ
• 配線タイプ

また、メソッドを使用するとプロジェクトに分散システム タイプ、電圧タイプ、配線マテリアルタイプ、配線タイプを追加したり、削除することができます。
