Advance Steel で行った変更で Revit モデルを更新するには、Advance Steel Extension を介した同期処理を使用します。
同期処理を行うと、構造全体を再読み込みすることなく、smlx 形式を使用して修正内容を更新できます。
同期ワークフロー:
- .smlx 形式を使用し、Extension を介して Revit の構造要素を持つモデルを Advance Steel に書き出します。
- Revit モデルに修正を行う場合は、修正したモデルを Revit から別の .smlx ファイルに 再度書き出します。

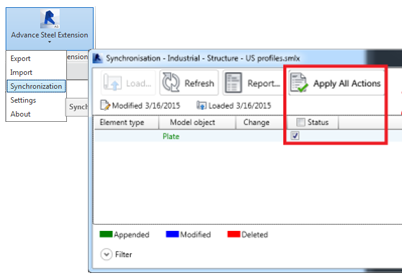

- Advance Steel に戻り、同期ダイアログを使用して、修正された .smlx ファイルを読み込みます。
- 修正された .smlx ファイルと読み込み済みのモデルが比較されます。モデルの 2 つのバージョンのすべての変更が表示されます。各オブジェクトの修正がリスト表示されます。このリストはフィルタすることができます。
- 同期では、ジオメトリ(断面のサイズ、位置、回転など)が修正された新しいオブジェクトや既存のオブジェクトをすべて修正済みとしてマークします。
- 一連のオプションを使用すると、修正を部分的に適用したり、全体に適用したりできます。
フィルタを適用したメイン チェック ボックス

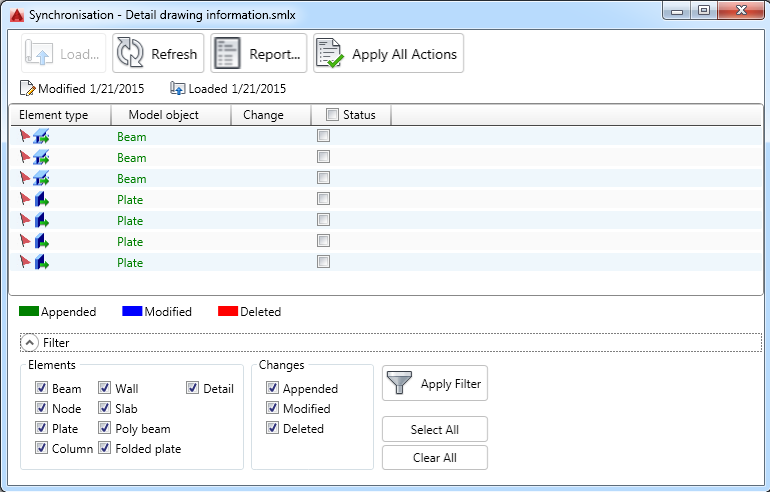

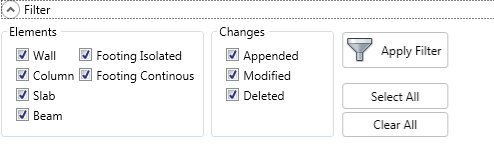

同期ダイアログのメイン チェック ボックスはフィルタを適用して使用することができます。フィルタを使用してオブジェクトを選択し、メイン チェック ボックスがアクティブになっていると、選択した行の個々のチェック ボックスのみがオンになります。
| 同期ダイアログ - メイン チェック ボックス | 同期ダイアログ - フィルタの選択 |
|
|

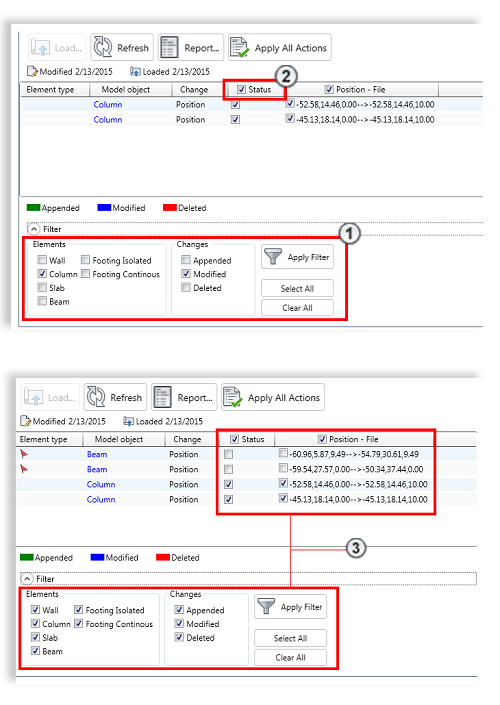

次の図に例を示します。
柱要素が表示されるように選択されています(
)。メイン チェック ボックスのステータスは選択済みになっています(
)。すべてのオブジェクトが再び表示されました(
)。
ダイアログでは、柱の行の個々のチェック ボックスのみが選択されていることを確認できます。
同期ダイアログでの位置とオフセットの表示

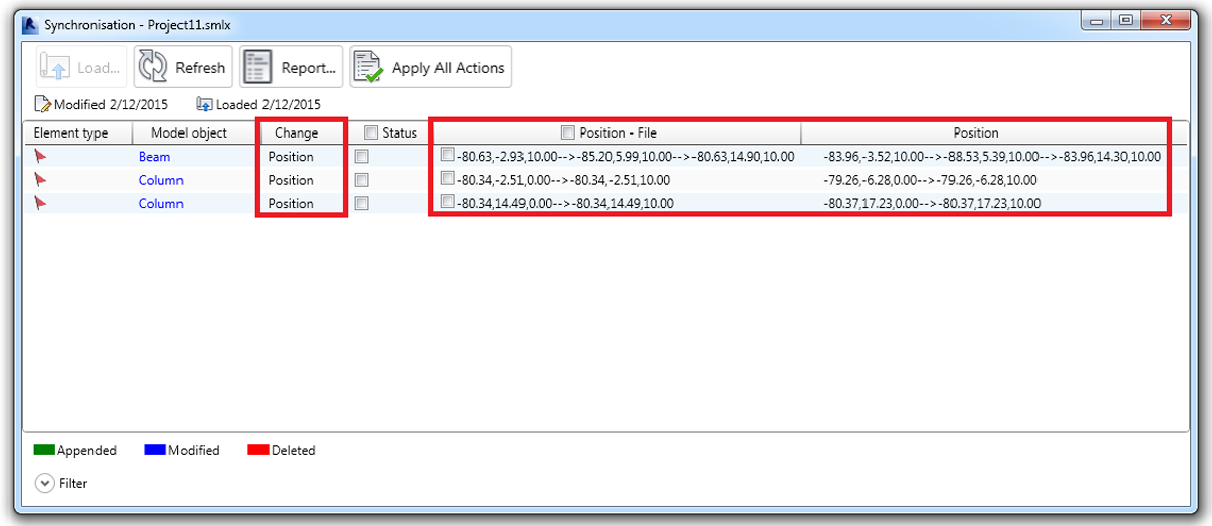

同期化ダイアログには、1 つの修正行に位置とオフセットの両方が表示されています。システムの軸の開始点と終了点の座標点のプロンプトが表示されます。これは、曲り梁を含むあらゆる線形要素に適用されます。

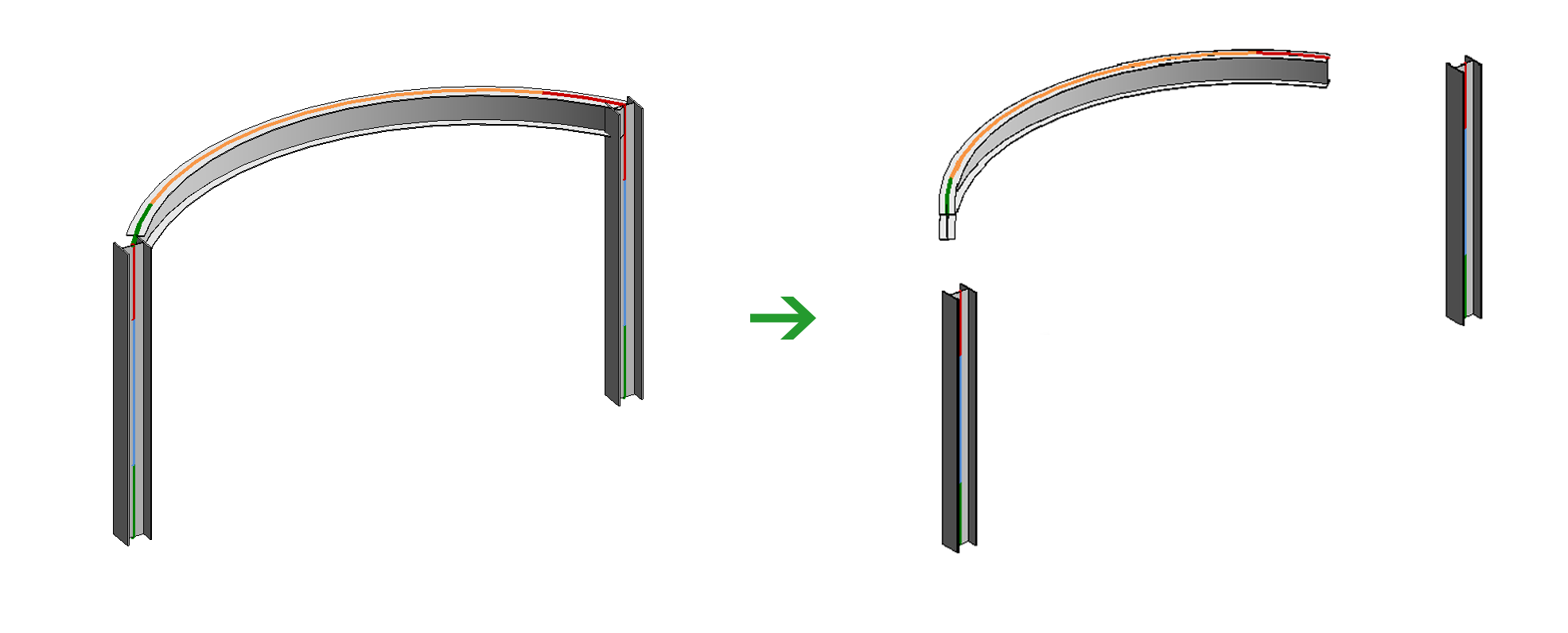

直線の軸は「0,0,0->1500,0,0」で表される 2 つの点で定義され、曲り梁の軸は「0,0,0->1500,1500,0->3000,0,0」の 3 点で定義され、中央の座標は、曲り梁の中点を表します。
Revit 同期ダイアログでの梁と柱の回転

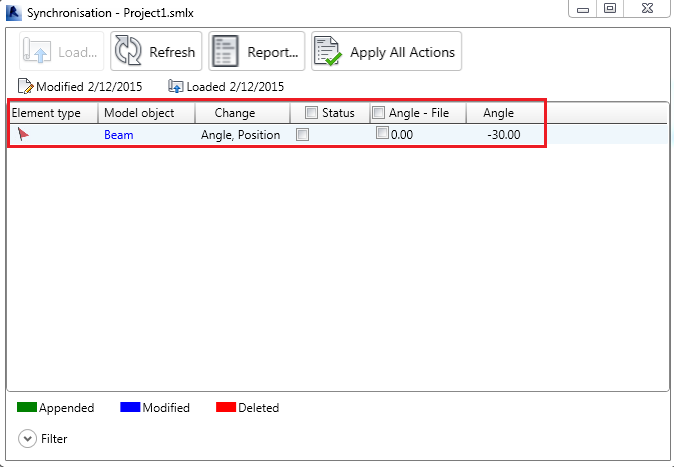

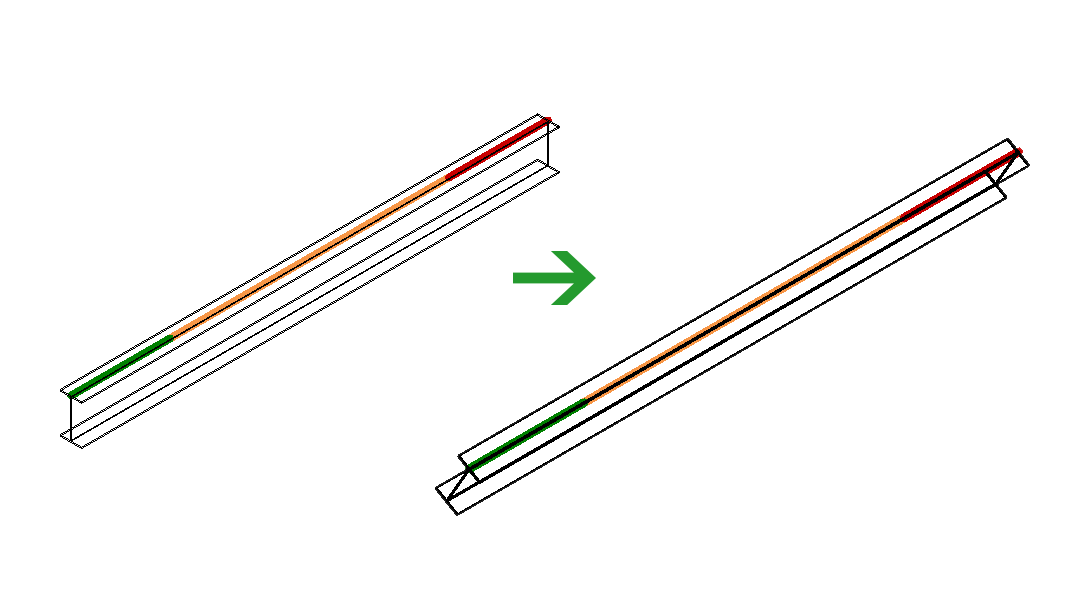

Revit では、同期ダイアログが梁と柱の断面の回転を認識し適用します。
変更はメニューに[角度]という単語とともに表示されます。
Revit でのプレートの同期
注: 同期ダイアログからプレートを読み込むと、[設定]メニューの[構造要素のみを読み込む]オプションが上書きされます。 つまり、[構造要素を読み込む]オプションがオンになっていても、同期ダイアログから適用する場合は、プレートが Revit プロジェクト内に読み込まれることになります。
Revit では次のプレートの修正を同期することができます。
- 位置
- 形状
- 厚さ
- Material
前述の機能を示すために、モデルを Revit から書き出してから、Advance Steel に読み込みました。ここでは、構造要素間でいくつかの接合がモデリングされています。この手順の後、今度は Advance Steel からモデルが書き出され、最初の Revit のモデルのプレート オブジェクトが同期されています。
次の図の例を参照してください。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- 位置

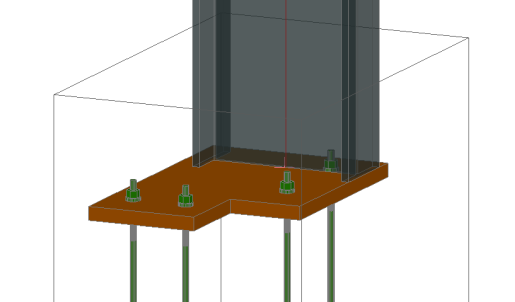

次の例では、Advance Steel モデルの隅のベース プレートが 90 度回転されています。
この修正を Revit モデルに同期するとき、差異は「位置」の変更として認識されます。

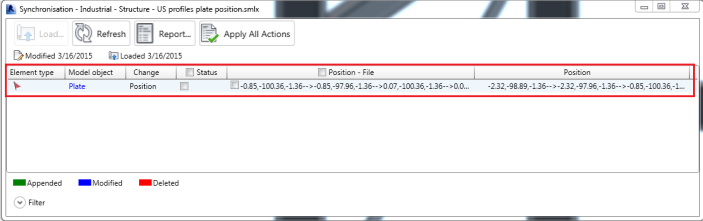

同期ダイアログは、プレートを設定するそれぞれの点の座標を比較し、「-0.85、-100.36、-1.36 が -0.85、-97.96、-1.36 が 0.07、-100.36、-1.36 …」のようにインタフェースに表示します。

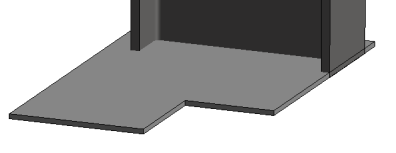

変更が適用されると、隅のベース プレートが新しい位置に回転します。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- 形状

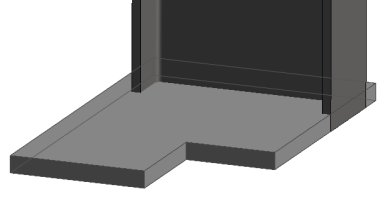

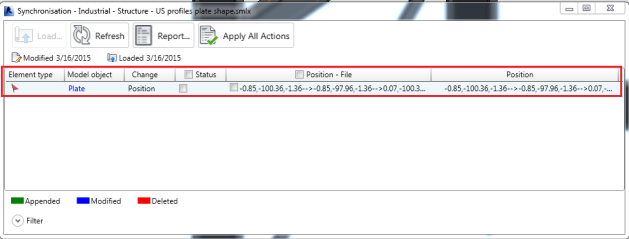

次の例では、Advance Steel モデルでベース プレートの形状が修正されています。この修正を Revit モデルに同期するときも、差異は位置の変更として認識されます。 同期 ダイアログは、プレートを設定するそれぞれの点の座標を比較し、「-0.85、-100.36、-1.36 が -0.85、-97.96、-1.36 が 0.07、-100.36、-1.36 …」のようにインタフェースに表示します。
変更を適用すると、それに応じてプレートの形状も変更されます。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- 厚さ

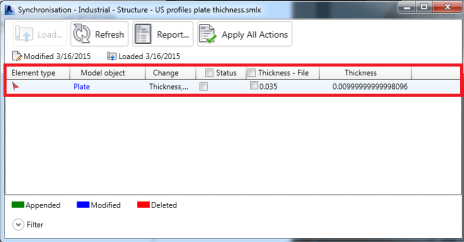

次の例では、Advance Steel でプレートの厚さを増やしています。この修正を Revit モデルに同期するとき、差異は厚さの変更として認識されます。修正を適用すると、新しい値に応じてプレートの厚さが変更されます。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- Material

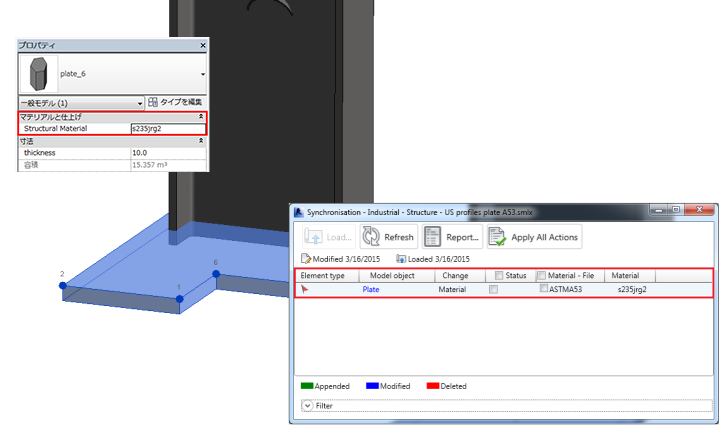

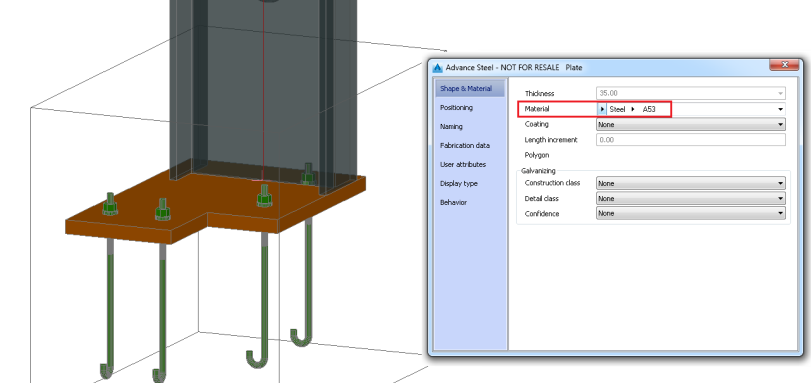

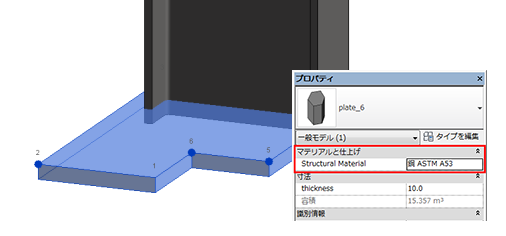

次の例では、Advance Steel でベース プレートのマテリアルが「鋼 ASTM A53」に修正されています。その後、この修正が Revit プロジェクトに同期されています。差異はマテリアルの変更として認識されます。修正を適用すると、新しい値に応じてプレートのマテリアルが変更されます。
| Advance Steel モデル |
|
| Revit モデルの同期プロセス |
|
| 同期された Revit モデル |
|
