Advance Steel Revit Extension を使用すると、レベル、鉄骨梁、プレート、木材、コンクリート要素、グレーチング、一部の接合要素、一部の梁やプレート フィーチャといった、さまざまな要素を Revit と Advance Steel との間で転送できます。
Advance Steel は、使いやすい Steel Detailing アプリケーションを必要とする、構造エンジニアや鉄骨ディテールマン向けのツールです。Advance Steel には専用のモデリング オプションとディテーリング オプションが備わっており、ディテーリングや文書化を自動処理することで時間を短縮し(BOM)、プロジェクト作成時の生産性を向上させます。
Advance Steel Revit Extension の主な目的は、構造モデル(梁、柱、プレート、構造コンクリート要素)を他のソフトウェアから Advance Steel に読み込み、自動的に製造データを生成することです。
転送されるファイル形式
Extensionでは主に .smlx 形式を使用しますが、IFC、CIS/2、PSS、SDNF などの形式もサポートされています。
転送される要素(.smlx)
レベル、鉄骨梁、プレート、木材、コンクリート要素、グレーチング、一部の接合要素、一部の梁フィーチャ、一部のプレート フィーチャといったさまざまな要素を Revit と Advance Steel 間で相互に転送できます。要素の転送はすべて、各アプリケーション(Revit と Advance Steel)のフィーチャの範囲と制限事項によって左右されます。転送される要素の詳細については、下のテーブルを参照してください。
| クラス | オブジェクト タイプ | REVIT から ADVANCE STEEL | ADVANCE STEEL から REVIT |
|---|---|---|---|
| 一般 | レベル |
|
|
| 通芯 | X | X | |
| 鉄骨梁 | 梁 |
|
|
| 柱 |
|
|
|
| 複合梁 | X |
|
|
| 溶接梁 | X |
|
|
| テーパ梁 | N/A |
|
|
| 曲り梁 |
|
|
|
| ポリ梁 | N/A |
|
|
| 折り曲げ梁 | N/A | X | |
| アルミニウム梁 | X |
|
|
| プレート | 長方形プレート |
(AS-Revit-AS)
|
|
| ポリゴン プレート |
(AS-Revit-AS)
|
|
|
| 円形プレート |
(AS-Revit-AS)
|
|
|
| 折り曲げプレート | N/A |
|
|
| ねじりプレート | N/A |
|
|
| 円錐形の折り曲げプレート | N/A |
|
|
| 木材 | 木材梁 |
|
|
| コンクリート要素 | 壁 |
|
|
| ポリゴン壁 |
|
|
|
| スラブ |
|
|
|
| ポリゴン スラブ |
|
|
|
| コンクリート梁 |
|
|
|
| コンクリート曲り梁 |
|
|
|
| コンクリート柱 |
|
|
|
| 独立基礎 |
|
|
|
| 連続基礎 |
|
|
|
| グレーチング | 標準グレーチング | N/A |
|
| バー グレーチング | N/A |
|
|
| 可変グレーチング、長方形 | N/A |
|
|
| 可変グレーチング、ポリゴン | N/A |
|
|
| 接合要素 | ボルト | X | X |
| アンカー | X | X | |
| 剪断スタッド | X | X | |
| 溶接 | N/A | X | |
| 穴 |
(AS-Revit-AS)
|
(プレート上のみ)
|
|
| 梁フィーチャ | 短縮 |
|
X |
| 等高線 |
|
X | |
| 欠き込み | N/A | X | |
| 溶接準備 | N/A | X | |
| コーナー カット | N/A | X | |
| 欠き込み(Revit から) |
(短縮のみ)
|
N/A | |
| プレート フィーチャ | 短縮 | N/A |
|
| 等高線 | N/A |
(ポリゴンのみ)
|
|
| 溶接準備 | N/A | X | |
| コーナー カット | N/A |
|
|
| 構造解析結果 | Torsor (N,V,M) |
|
X |
凡例:
- ソース アプリケーションに存在。ターゲット アプリケーションに読み込み済み(制限)
X - ソース アプリケーションに存在。ターゲット アプリケーションに読み込まれていない
N/A - ソース アプリケーションで使用不可
(AS-Revit-AS) - Advance Steel から Revit に転送し、Revit から Advance Steel に転送して戻されるもの
プレート
Advance Steel プレートは、プレート ファミリとして Revit に読み込まれます。
Revit にプレートを読み込むには、[設定]メニューで次の操作を実行する必要があります。
- [プレートを読み込む]オプションをオンにします。
- [構造要素のみを読み込む (梁、柱、ブレース...)]オプションをオフにします。

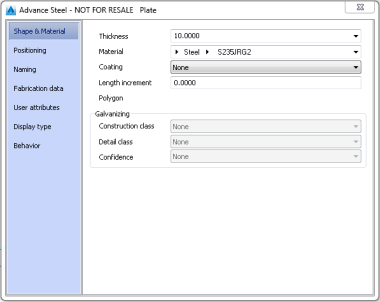

これらのプレートは、プレート オブジェクトとして Advance Steel に読み込こんで戻されます。

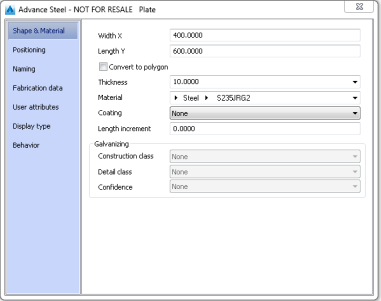

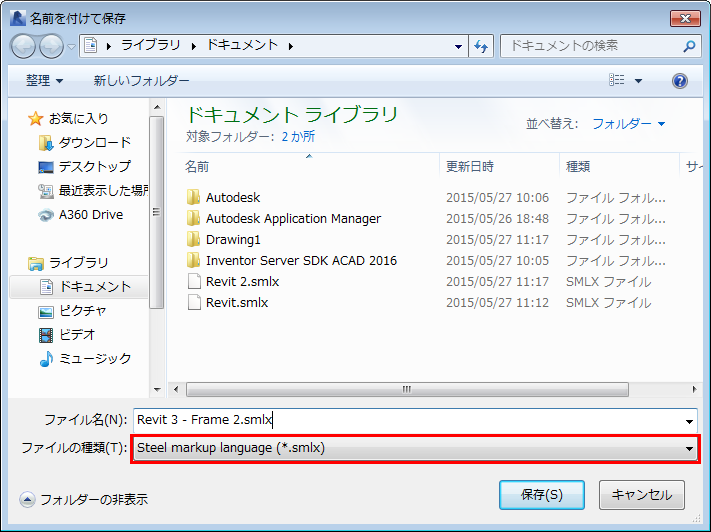

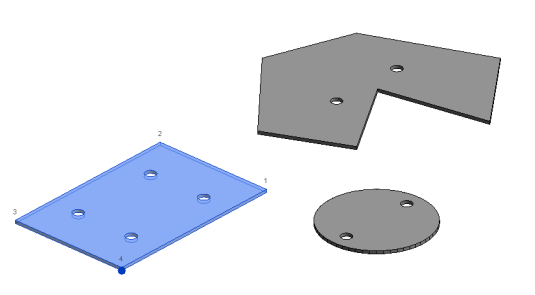

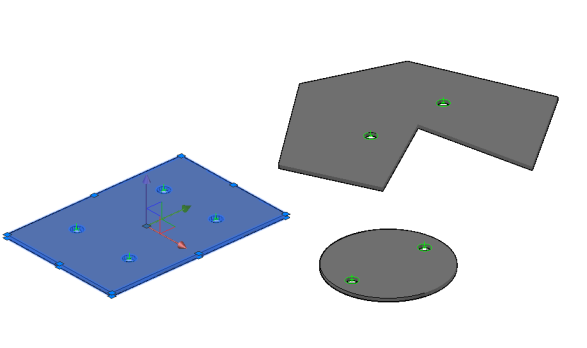

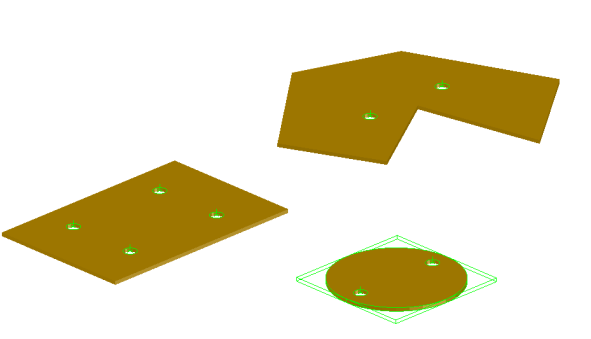

次の図は、長方形、ポリゴン、円形のプレートを含む Advance Steel のモデルを示しています。モデルは Revit に転送された後、.smlx 形式で Advance Steel 転送して戻されています。プレートは、プレート オブジェクトとして Advance Steel に読み込まれます。
| Advance Steel モデル |
|
| Revit モデル |
|
| Advance Steel モデル(.smlx でインポート) |
|
梁
梁(直線や曲り)が Revit と Advance Steel 間で転送されます。Revit では、このオブジェクトは 構造梁として読み込まれます。Advance Steel では、梁として読み込まれます。
始端と終端の位置は保持されます。

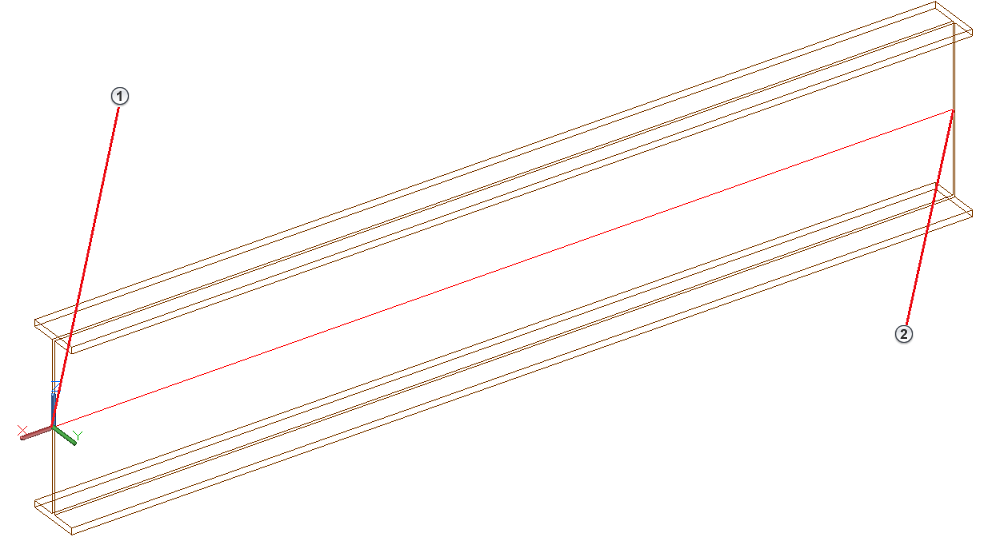

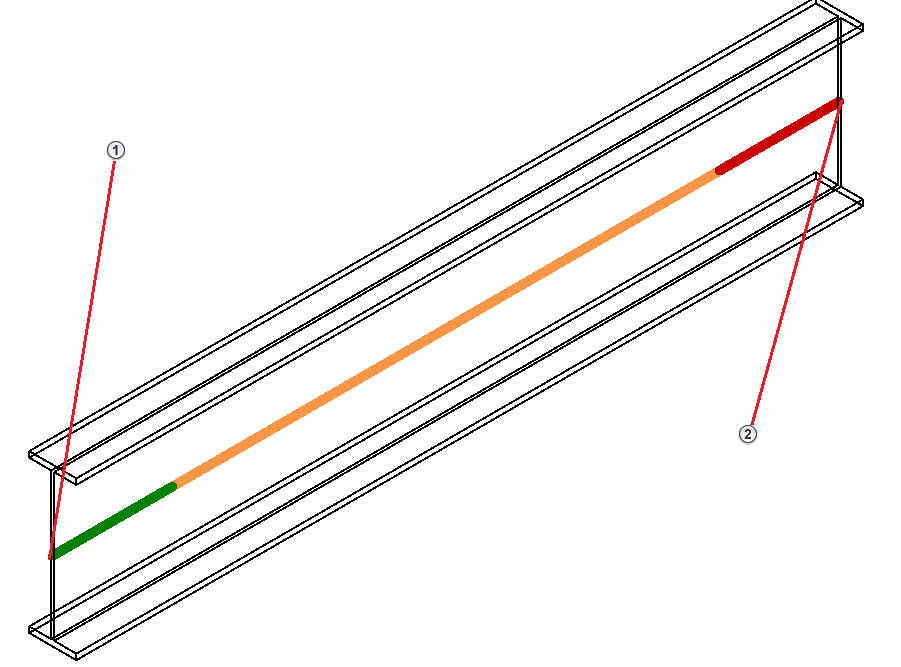

下のイメージは、Advance Steel から Revit への梁の転送を示しています。
| Advance Steel | Revit |
|
|
- 始端
- 終端
柱
Advance Steel モデルでの角度に関係なく Revit では、柱は 構造柱、「勾配 - 端部によって決定」として転送されます。Advance Steel では、柱として読み込まれ、モデルの役割が「柱」に設定されます。

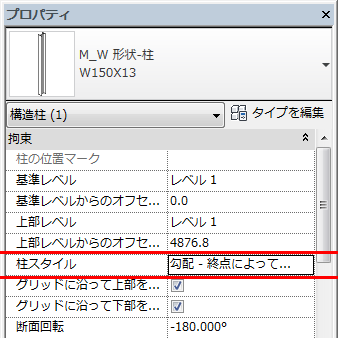

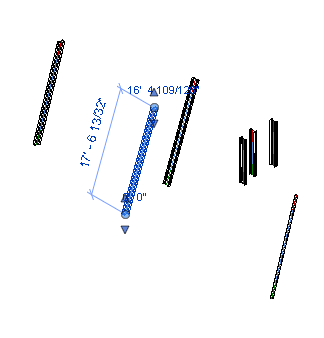

次の図は、複数の傾斜柱と垂直柱を含む Advance Steel のモデルを示しています。Revit にモデルが転送され、ここでは柱が「勾配 - 端部によって決定」の柱スタイルで読み込まれています。
| Advance Steel | Revit |
|
|
接合とオブジェクト転送
鉄骨接合は、鉄骨オブジェクトと切り取りを集めたもので、2 つ以上の鉄骨要素を結合します(柱と梁の接合など)。
次のイメージは、転送された接合の例を示します。それぞれのタイプのオブジェクトが Revit にどのように転送されるかを説明しています(プレートが作成されるが、ボルトや梁のノッチは作成されないなど)。
| ADVANCE STEEL | REVIT |
クリップ角度 |
 |
せん断プレート |
 |
モーメント エンド プレート |
 |
Apex ハンチ |
 |
