正確で一貫性のある結果を得るためには、Revit ファミリと Advance Steel テーブルの 1 対 1 のセクション マッピングと、Revit プロファイル タイプと Advance Steel セクション名の 1 対 1 のセクション マッピングを持つメカニズムを使用します。
Advance Steel 2016 Revit Extension には、新しいマッピング システムが導入されています。この新しいメカニズムでは、Revit family と Advance Steel テーブル間の 1 対 1 のマッピングと、Revit プロファイル タイプと Advance Steel SectionName 間の 1 対 1 のマッピングを使用します。

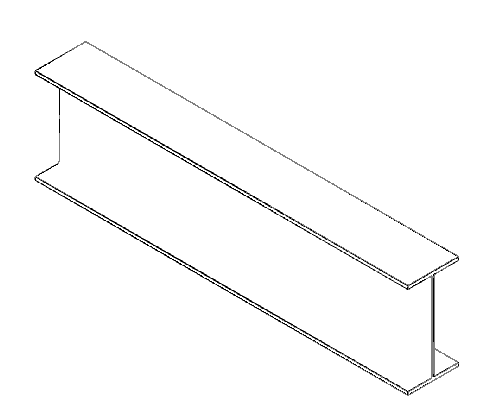

Revit 2016 には、次の国々に対して、最新の標準に応じて新たに作成されたファミリが含まれます。
- 米国インチ/フィート単位(AISC 14.1)
- 米国メートル単位(AISC 14.1)
- カナダ(CISC Shapes)
- 英国(British Standard)
かっこ内の名前は、新しいファミリが格納される、各国フォルダ内のフォルダ名を表します。ファミリは、前述の国のそれぞれの Structural Framing フォルダと Structural Columns フォルダにあります。
これらのファミリには、新たに 2 つのパラメータが作成されています。
-
ファミリ名キー
-
断面名のキー

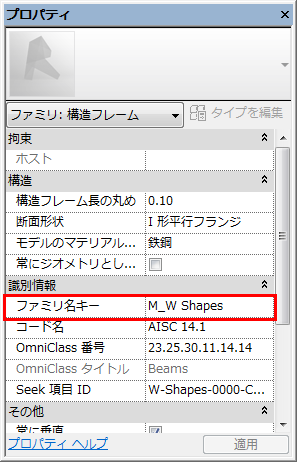

[ファミリ名キー]パラメータは Advance Steel の[テーブル名]に 1 対 1 でマッピングされます。このパラメータはファミリ内に格納されます。
また、 AstorProfiles2016.mdb には RevitASProfileConversion という名前の新しいテーブルがあります。このテーブルには、Revit ファミリ名キーと Advance Steel プロファイル テーブルの間のマッピングが格納されます。

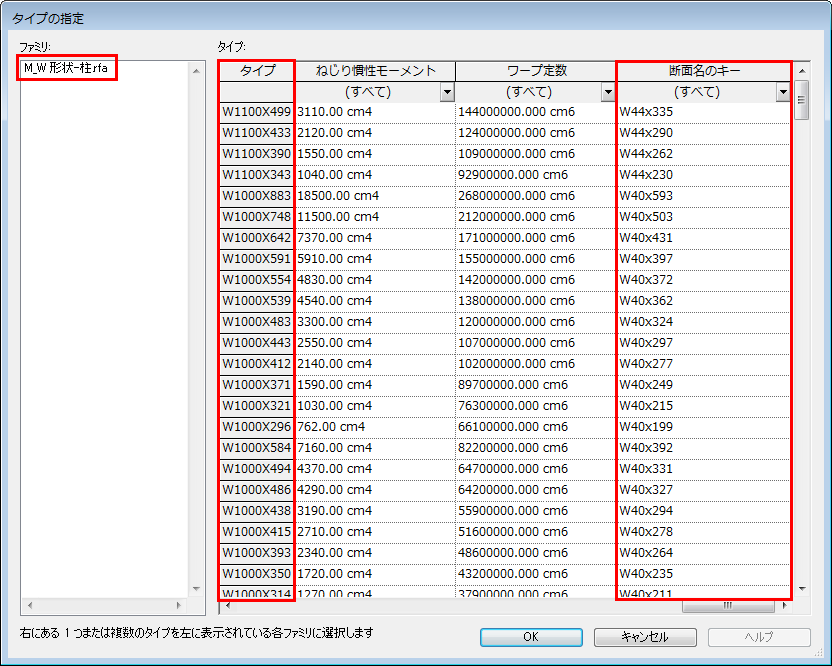

[セクション名キー]パラメータは Advance Steel のプロファイルの SectionName の値にマッピングされます。このパラメータはファミリ内に格納されます。
機能拡張によって特定のパスのすべての Revit ファミリから(FamilyNameKey、RFAFilePath、RFAFileDate)が抽出され、後で読込みの際に使用する .xml ファイルが作成されます。
- 機能拡張を開始すると、最初にインデックス ファイルが作成されます。
- 新しいパスを追加すると、パスのすべてのファミリがインデックス化されます。進行状況バーが表示され、状況を確認できます。
- パスを削除すると、インデックスが更新されます。
GTCMapping2016.mdb の 3 つのテーブル(GTC_Profile_Conversion、Profile_Exports_Conversion、Profile_Rotation)を使用する古いメカニズムもまだ存在しており、新しいメカニズムでプロファイルをマッピングできないときに使用する、セカンダリ オプションとして使用されます。
