他の要素に解析用壁を調整する

解析用壁要素を、他の解析要素に対して調整します。

次の対象に対して解析用壁を調整するには、[解析壁]ツールを使用します。

• 別の解析用壁
• 解析用柱
• 解析用梁
• 解析用床または解析用べた基礎の解析用節点

1. [解析]タブ [解析モデル ツール]パネル (調整)をクリックします。
2. [解析モデルを編集]パネル (壁調整)をクリックします。
3. 解析用壁のエッジを選択し、ソース解析要素として調整します。ソース解析要素には壁の垂直エッジのみを選択できます。
4. ターゲット解析モデル要素を選択します。カーソルを合わせると、ターゲット解析モデルとして選択可能な要素がハイライト表示されます。
5. [選択]パネル (修正)をクリックして変更を受け入れ、[壁調整]ツールを終了させます。解析編集モードのままとなります。解析要素の調整を続けることができます。
6. 変更を保存して解析編集モードを終了するには、 (編集モードを終了)をクリックします。変更を保存せずに解析編集モードを終了するには、 (キャンセル)をクリックします。

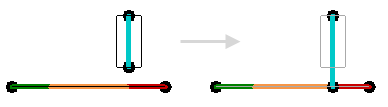

別の壁に解析用壁を調整する

• 別の解析用壁にエッジが一致するように解析用壁を調整するには、ターゲット要素に他の壁の垂直エッジを選択します。

• 別の解析用壁のサーフェスまで解析用壁のエッジが延長するように調整するには、ターゲット要素に他の壁の上部のエッジを選択します。

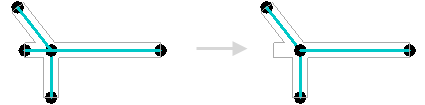

• この壁のように、わずかに他の 2 つの壁より延長している解析用壁を共通の交差に調整するには、他の 2 つの壁のどちらかを選択します。


柱に解析用壁を調整する

梁に解析用壁を調整する

• 梁の端点の接点に解析用壁のエッジが一致するように調整するには、ターゲット要素に梁の端点の接点を選択します。

• 解析用壁のエッジが梁まで延長するように調整するには、ターゲット要素に解析用梁を選択します。


解析用壁を床または基礎スラブの接点に調整する
