ファミリ ジオメトリを拘束する

コンポーネント ファミリにジオメトリを追加するとき、以前作成したパラメトリック フレームワークにジオメトリを拘束する必要があります。

最適な結果を得るには、パラメトリック関係を駆動する参照面にジオメトリのスケッチを拘束します。

作成時にジオメトリの一部のスケッチを拘束するには:

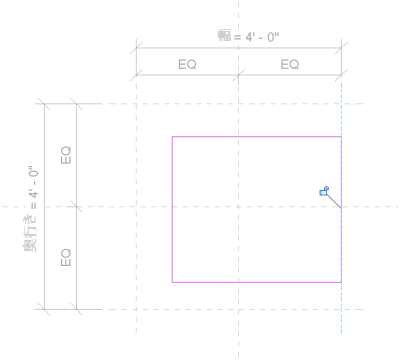

1. [位置合わせ]ツールを使用し、特定の参照面とスケッチ線を選択して拘束を作成します。
2. ロック記号が表示されたら、ロック記号をクリックして拘束をロックします。

拘束にラベルがある場合、拘束から作成したパラメータに変更を加えると、ジオメトリを調整できます。
