ファミリ ジオメトリをサブカテゴリに割り当てる

ファミリ ジオメトリの様々な要素を、そのファミリ カテゴリ内のサブカテゴリに割り当てることができます。

サブカテゴリは、そのサブカテゴリに割り当てられたジオメトリの線の太さ、線の色、線種パターンおよびマテリアルを、ファミリ カテゴリの設定に関係なく、コントロールします。ファミリ ジオメトリの一部分を別のサブカテゴリに割り当てることにより、その一部分を異なる線の太さ、線の色、線種パターンおよびマテリアル割り当てを使用して表示することができます。

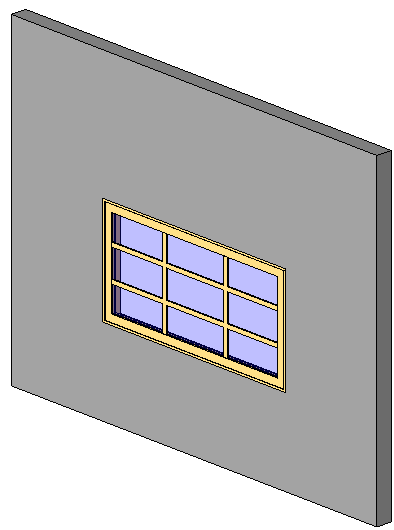

窓ファミリの例

たとえば、窓ファミリであれば、フレーム、サッシ、マリオンを 1 つのサブカテゴリに割り当て、ガラスは別のサブカテゴリに割り当てることができます。それから様々なマテリアル(木材やガラス)を各サブカテゴリに割り当てて、次のような効果を得ることができます。

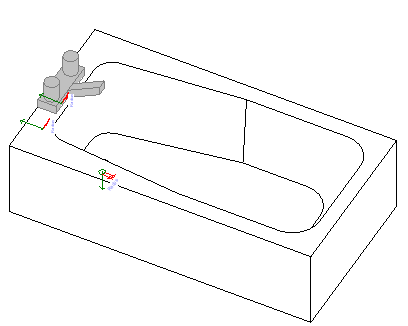

バスタブ ファミリの例

たとえば、バスタブ ファミリでは、水栓をあるサブカテゴリに割り当て、バスタブ ボウルを別のサブカテゴリに割り当てることができます。それからさまざまなマテリアルを各サブカテゴリに割り当てて、次のような効果を得ることができます。

サブカテゴリをまだ作成していない場合やファミリにサブカテゴリが既定で含まれていない場合は、いつでも作成できます。「ファミリのサブカテゴリを作成する」を参照してください。

ファミリ ジオメトリをサブカテゴリに割り当てるには

1. ファミリ エディタで、サブカテゴリに割り当てるファミリ ジオメトリを選択します。
2. [プロパティ]パレットの[識別情報]の下の[サブカテゴリ]で、サブカテゴリを選択します。
3. [適用]をクリックします。
