ロード可能なファミリに、ファミリがプロジェクトにロードされたときに表示される形状ハンドルを追加できます。
形状ハンドルにより、ファミリ エディタで複数のタイプを作成するのではなく、作図領域内でコンポーネントのサイズを変更できます。詳細は、「コントロールと形状ハンドルについて」参照してください。

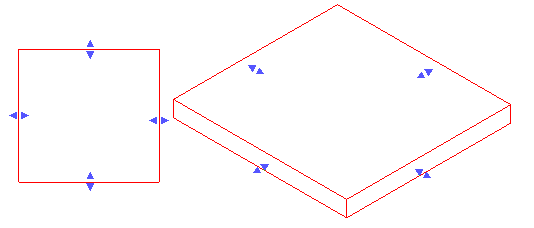

形状ハンドルが追加された平面図および 3D ビューの一般コンポーネントの例
コンポーネント ファミリに形状ハンドルを追加するには、以下の操作を実行します。
- ファミリに参照面を追加します。
- ジオメトリを追加し、ジオメトリのスケッチがを参照面に位置合わせされるようにします。
- 参照面で、[参照]の値が[参照なし]以外であることを確認します。
- 参照面に寸法を追加します。
- 寸法にインスタンス パラメータとしてラベルを付けます。
- ファミリを保存してプロジェクトにロードします。プロジェクトの作図領域でコンポーネントを選択すると、参照面が位置合わせおよび寸法記入された場所に形状ハンドルが表示されます。
