接続をまとめてリンクすることで、ファミリを通じたフローを指定できます。
リンクした接続が有効になるのは、[システム タイプ]が[グローバル]に設定されている場合のみです。これは、継手やインライン コンポーネント(ダンパー、バルブ、ポンプなど)でも共通です。基本的に、接続がリンクされると、Revit はシステム タイプ、流れの方向、流れの値を認識しようとします。
システムの動作をある接続から別の接続に渡す場合に、このコマンドを使用します。さらに、接続をリンクすると、設備をシステム内のインライン コンポーネントとして使用できるようになります。たとえば、配管継手には流体や風量を保存しておくパラメータがないため、配管継手の接続をリンクした場合、Revit は継手を通じてシステム情報を伝達します。
- ファミリ エディタで、リンクする接続が含まれているビューを開きます。
- 接続を選択します。
- [修正 | 接続要素]タブ
[コネクタ リンク]パネル
(リンク コネクタ)をクリックします。次に最初の接続とリンクする接続を選択します。 - いずれかのリンクされた接続を選択します。

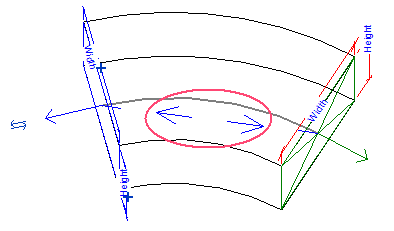

接続の間に、リンクを示す矢印が表示されます。
