3D ビューの方向を調整する

ViewCube を使用して、3D ビューをプロジェクト内の任意の平面図、立面図、断面図、または 3D ビューで方向付けることができます。

プロジェクト座標に対応する方向にビューを向けることもできます。たとえば、北は真北に対応します。

ViewCube をファミリ エディタで使用しているか、[タイプ プロパティ]プレビュー ウィンドウで使用している場合、方向を指定することができます。方向は、[前面]、[背面]、[左面]、[右面]、[上面]、[左背面アイソメ ビュー]、[右背面アイソメ ビュー]、[左正面アイソメ ビュー]、および[右正面アイソメ ビュー]です。

3D ビューを別のビューに向けるには:

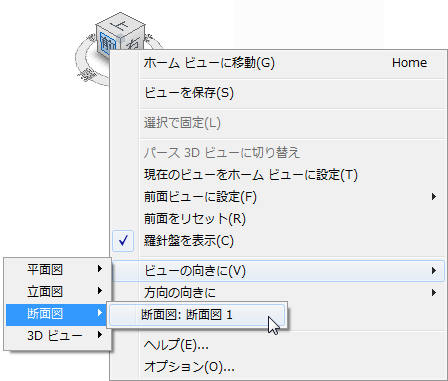

  1. 3D ビューで、ViewCube を右クリックします。
  2. [ビューの向きに]を選択し、ビュー タイプおよび名前を選択します。

3D ビューを方角指定するには:

  1. 3D ビューで、ViewCube を右クリックします。
  2. [方向の向きに]を選択し、方向を選択します。
