選択ボックスを使用して 3D ビューで要素を選択表示する

3D ビューやドキュメントで視覚的に妨げとなっている要素を切り離します。

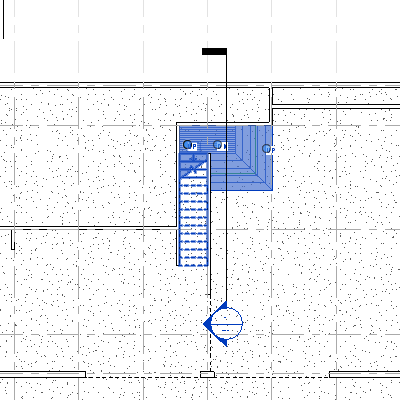

1. ビューの作図領域で、切り離す要素を選択します。選択した要素の少なくとも 1 つが、モデル内に 3D で表現されている必要があります。

2. [修正 | <要素>] [ビュー]パネル (選択ボックス)をクリックします。

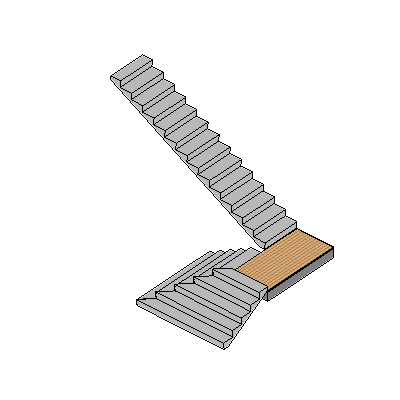

   選択した要素が、現在のビュー(平行投影ビューの場合)か既定の 3D ビューのいずれかに表示されます。

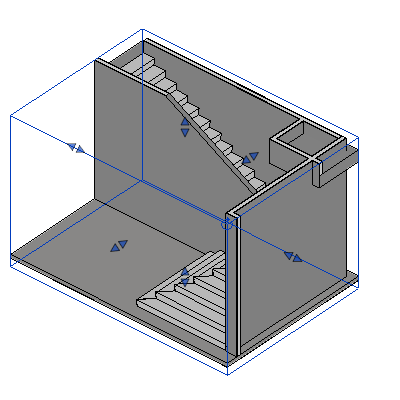

3. 選択ボックスのサイズを変更するには、必要に応じてハンドルをドラッグします。これは、ソリッド ジオメトリの断面パースを表示する場合に特に便利です。

4. 選択ボックス内に残っている、ビューを妨げている要素を非表示にします。
