通芯をインポートする

通芯は、構造柱、梁、およびブレースを固定するための基準要素です。通芯は AutoCAD Architecture で作成し、Revit にインポートして、Revit 通芯に変換することができます。

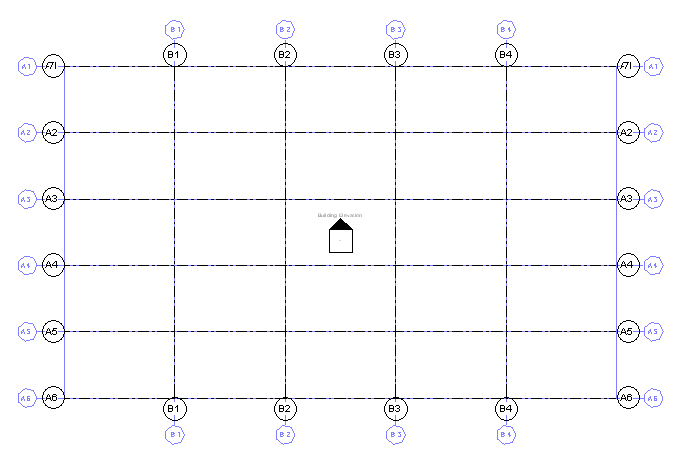

AutoCAD Architecture 内の柱通芯

AutoCAD Architecture 通芯の次のプロパティは、Revit にインポートされるときに維持されます。

通芯
通芯記号
通芯タイプ(柱通芯)
通芯記号タイプ(マルチビューブロック参照)
通芯記号レイヤ
通芯レイヤ

次のプロパティは、インポートされた通芯に追加されます。

基準レベル
下部のオフセット
インスタンススケール(インポート時に設定)
インスタンス名(インポートした DWG ファイルの名前)

AutoCAD Architecture から通芯をインポートするには

AutoCAD Architecture 図面をインポートするRevit プロジェクトを作成するか、開きます。
[プロジェクトブラウザ]で、インポートした通芯を表示するビューを選択します。
「CAD ファイルを読み込むまたはリンクする」の説明に従って、Revit に AutoCAD Architecture 図面を読み込みます。
DWG または DXF ファイルを Revit にインポートするとき、すべてのレイヤ、すべての表示可能なレイヤ、または選択したレイヤをインポートすることができます。いったんインポートされたレイヤは、いつでも Revit から選択して削除できます。

インポートされた図面は、単一のインポート記号で表示されます。
読み込まれたオブジェクトの詳細については、読み込み記号を選択し、[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル (クエリー)をクリックし、問い合わせる通芯または通芯記号を選択します。
該当する場合、クエリーにオブジェクトタイプ、インポートされた図面名と同じブロック名、レイヤ、およびスタイル名が表示されます。

クエリーモードを終了するには、[Esc]を押します。

注: インポートされた図面は、展開または部分的に展開できます。読み込まれた読み取り専用 AutoCAD Architecture オブジェクトにアクセスするには、部分的な展開を実行します。
[修正 | <ファイル名>]タブ[読み込みインスタンス]パネル[展開]ドロップダウン (部分的に展開)をクリックします。
インポートされた通芯を部分的に展開すると、通芯を通芯記号から独立して選択できます。
Revit 通芯を作成するには、[構造]タブ [基準面]パネル (通芯)をクリックします。
[修正 | 配置通芯]タブ[描画]パネル (選択)をクリックします。
インポートされた通芯上で、1 つの通芯がハイライト表示されているところまでカーソルを移動します。
次のいずれかを実行します。
- 単一の Revit 通芯を作成するには、インポートされた通芯線分を選択します。通芯内の各線分で繰り返し、[Esc]を押して通芯ツールを終了します。
- Revit通芯を一度の手順で作成するには、インポートされた通芯を選択し、[Tab]キーを押しながらインポートされたすべての通芯を選択してクリックすると、それらの通芯を一度に配置できます。
注: トレーシングしている AutoCAD Architecture 通芯に通芯記号が含まれている場合、作成される Revit 通芯ではそれらの通芯記号が複製されます。通芯記号に含まれている文字と番号は、関連する通芯の名前として使用されます。

AutoCAD Architecture 通芯から Revit 通芯を作成する
図面を AutoCAD Architecture に戻す必要がなく、インポートしたジオメトリが必要でなくなった場合は、次のいずれかの方法を使用して削除できます。
- インポートした通芯のインポート記号を選択して、[Delete]を押します。
  このオプションは、インポートした通芯を部分的に展開していない場合に適しています。インポートした通芯が展開されている場合は、通芯と通芯記号の読み込み記号を別々に選択します。
- [修正 | <ファイル名>]タブ [読み込みインスタンス]パネル (レイヤを削除)をクリックし、読み込まれた図面のすべてのレイヤまたは選択したレイヤを削除します。
- 図面が Revit にリンクされていた場合は、[管理]タブ[プロジェクトの管理]パネル (リンクを管理)をクリックし、Revit からリンクされた図面をロード解除します。
  注: ファイルは、必要であれば後で再ロードできます。
