旋回ツールを使用する

旋回ツールを使用して、モデルの方向を変更します。

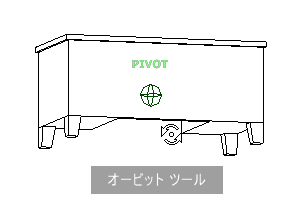

カーソルが旋回カーソルに変わります。カーソルをドラッグすると、モデルは回転中心を中心に回転しますが、ビューは固定されたままです。

回転中心の指定

回転中心は、旋回ツールでモデルを回転するときに使用される基準点です。次の方法で回転中心を指定できます。

• 既定の回転中心。モデルを最初に開くとき、現在のビューのターゲット点がモデルの旋回の回転中心として使用されます。
• オブジェクトを選択。旋回ツールを使用して回転中心を計算する前にオブジェクトを選択できます。回転中心は、選択したオブジェクトの範囲の中心に基づいて計算されます。
• 中心点ツール。中心点ツールを使用すると、旋回のピボット点として使用する点をモデル上で指定できます。
• [Ctrl]+クリックしたままドラッグ。旋回ウェッジをクリックする前、または旋回ツールがアクティブのときに、[Ctrl]キーを押しながら、回転中心として使用するモデル上の点へとドラッグします。このオプションは、大きいフル ナビゲーション ホイールとフル ナビゲーション ホイール(ミニ)またはオブジェクト表示ホイール(ミニ)を使用する場合のみ、使用可能です。
  注: 旋回ツールがアクティブのときは、いつでも[Ctrl]キーを押しながら旋回ツールが使用する回転中心を移動できます。

上方向の維持

モデルの上方向を維持するように選択することで、回転中心を中心にモデルの旋回方法をコントロールすることができます。上方向が維持されている場合、旋回は XY 軸沿い、および Z 方向に拘束されます。水平方向にドラッグした場合、カメラは XY 面に平行に移動します。垂直方向にドラッグした場合、カメラは Z 軸に沿って移動します。

上方向が維持されていない場合は、回転中心を中心とするロール リングを使用してモデルをロールできます。SteeringWheels の[オプション]ダイアログを使用して、旋回ツールの上方向が維持されるかどうかをコントロールします。

旋回ツールでモデルの周りを旋回するには

1. オブジェクト表示ホイールまたはフル ナビゲーション ホイールのいずれかを表示します。
2. 旋回ウェッジをクリックして押したままにします。

   カーソルが旋回カーソルに変わります。

3. ドラッグしてモデルを回転します。
   注: フル ナビゲーション ホイールまたはオブジェクト表示ホイールのいずれかを使用している場合は、中心点ツールを使用して、現在のビュー内でモデルの中心を再配置します。
4. ポインティング デバイスのボタンを放してホイールに戻ります。

旋回ツールでオブジェクトを中心に旋回するには

1. [Esc]を押して、どのツールもアクティブでないことを確認し、以前に選択したオブジェクトをクリアします。
2. 回転中心を設定するモデル内のオブジェクトを選択します。
3. オブジェクト表示ホイールまたはフル ナビゲーション ホイールのいずれかを表示します。
4. 旋回ウェッジをクリックして押したままにします。

   カーソルが旋回カーソルに変わります。

5. ドラッグしてモデルを回転します。
6. ポインティング デバイスのボタンを放してホイールに戻ります。

旋回ツールの上方向を維持するには

1. オブジェクト表示ホイール(ミニ)またはフル ナビゲーション ホイールのいずれかを表示します。
2. ホイールを右クリックし、[オプション]をクリックします。
3. [オプション]ダイアログで、旋回ツールの[シーンの垂直軸を保持]を選択します。
4. [OK]をクリックします。

   モデルの周りの旋回は、XY 面沿い、および Z 方向に拘束されます。

旋回ツールで回転中心を中心にモデルをロールするには

1. オブジェクト表示ホイール(ミニ)またはフル ナビゲーション ホイールのいずれかを表示します。
2. ホイールを右クリックし、[オプション]をクリックします。
3. [オプション]ダイアログで、旋回ツールの[シーンの垂直軸を保持]からチェック マークを外します。
4. [OK]をクリックします。
5. 旋回ウェッジをクリックして押したままにします。

   カーソルが旋回カーソルに変わります。

6. [Shift]キーを押したままにして、ロール リングを表示します。ドラッグしてモデルをロールします。
7. ポインティング デバイスのボタンを放してホイールに戻ります。

中央のマウス ボタンで旋回ツールを起動するには

1. 大きいオブジェクト表示ホイールまたはビルディング ツアー ホイール以外のホイールのいずれかを表示します。
2. [Shift]キーを押したままにします。
3. ポインティング デバイスのスクロール ホイールまたは中央ボタンを押しながら、ドラッグしてモデルの周りの旋回を行います。
4. ポインティング デバイスのボタンを放してホイールに戻ります。
