SteeringWheels について

SteeringWheels は、1 つのツールから各種の 2D および 3D ナビゲーション エイドにアクセスできる(カーソルに追随する)移動メニューです。

SteeringWheels には多くの一般的なナビゲーション ツールが 1 つのインタフェースに統合されているため、作業時間を節約することができます。SteeringWheels はタスク固有であり、いろいろな位置から見ることができるようにナビゲートし、モデルの向きの変更設定を可能とするものです。

ホイールは、大きいホイールとミニ ホイールの 2 つの設定で使用できます。大きいホイールは、カーソルよりも大きく、それぞれの扇形ボタンにラベルが付いています。ミニ ホイールは、カーソルと同じくらいの大きさで、ホイールの扇形ボタンにラベルは表示されません。2D ナビゲーション ホイールは、大きいホイールでしか利用できません。

各ホイールは、異なる扇形ボタンに分割されています。各扇形ボタンには、モデルの現在のビューの方向を変更するために使用されるナビゲーション ツールが含まれています。ナビゲーション ツールを使用できるかどうかは、どのホイールがアクティブであるかによって決まります。

2D ステアリング ホイール
フル ナビゲーション ホイール オブジェクト表示ホイール(基本ホイール) ビルディング ツアー ホイール(基本ホイール)
オブジェクト表示ホイール(ミニ) ビルディング ツアー ホイール(ミニ) フル ナビゲーション ホイール(ミニ)

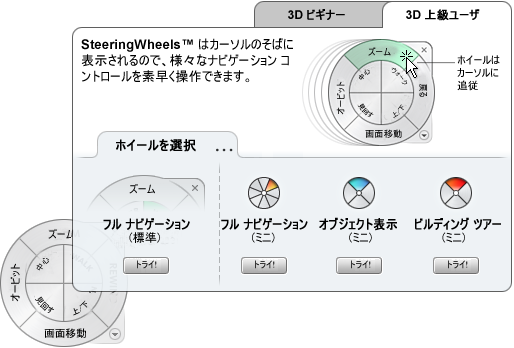

ホイール ガイド バルーン

SteeringWheels を初めて表示するときに 3D ビューが現在のビューである場合、ホイールのホイール ガイド バルーンが表示されます。ホイール ガイド バルーンは、ホイールの用途と使用方法を紹介します。

ホイールを表示して使用する

ホイールのボタンを押しながらドラッグすることが、操作の基本モードです。ホイールが表示されたら、いずれかのボタンをクリックし、ポインティング デバイスのボタンを押したままにすると、ナビゲーション ツールがアクティブになります。ドラッグして現在のビューの方向を変更します。ボタンを放すと、ホイールに戻ります。

ホイールの外観

ホイールの外観は、使用可能なホイールのさまざまなスタイルを切り替えたり、サイズと透過性を調整することでコントロールできます。ホイール(2D ナビゲーション ホイールを除く)には、2 つの異なるスタイル(大きいホイールとミニ ホイール)があります。

ホイールのサイズで、ボタンの大きさと、ホイールにラベルを表示するかどうかをコントロールし、透過レベルで、ホイールの背後にあるモデルのオブジェクトの可視性をコントロールします。

ホイールのツールチップ、ツール メッセージ、ツール カーソル テキスト

カーソルをホイールのボタン上に移動すると、それぞれのボタンに応じたツールチップが表示されます。ツールチップはホイールの下に表示され、ボタンをクリックしたときに実行される動作を示します。

ツールチップと同様に、ツール メッセージとカーソル テキストが、ホイールのいずれかのナビゲーション ツールを使用するときに表示されます。ツール メッセージはナビゲーション ツールがアクティブなときに表示され、ツールの基本的な使用方法を示します。ツール カーソル テキストとして、カーソルの近くに、アクティブなナビゲーション ツールの名前が表示されます。ツール メッセージとカーソル テキストを無効にすると、それは、ミニ ホイールまたは大きいフル ナビゲーション ホイールを使用しているときに表示されるメッセージにのみ影響します。
