前方クリップ面で立面図ビュー、断面図ビュー、吹き出しビューを切り取ることができます。
前方クリップ面で立面図ビュー、断面図ビュー、吹き出しビューを切り取ることができます。この機能をアクティブにするには、そのビューの[前方クリップ]パラメータを使用します。前方クリップ面は、[前方了クリップ オフセット]パラメータを使用して設定します。
例

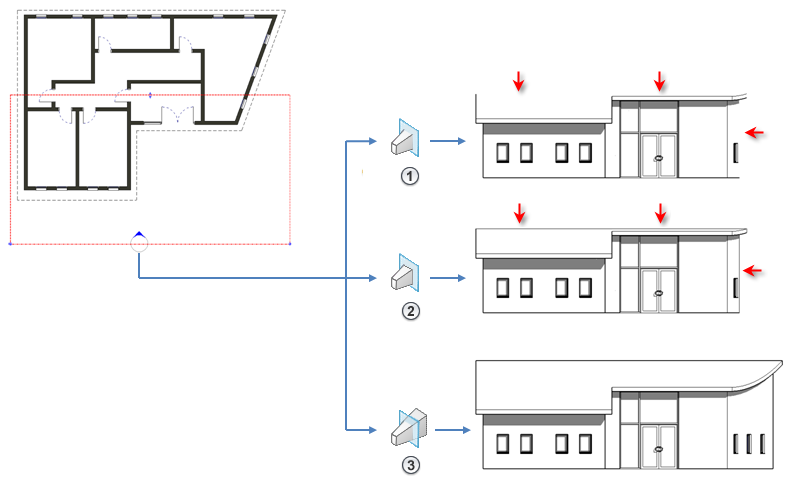

次のイメージは、モデルのクリップ面、および[前方クリップ]パラメータ オプション(
[線分なしのクリップ]、
[線分付きのクリップ]、
[クリップなし])によって生成される立面図ビュー表示を示します。
立面図ビュー、断面図ビュー、吹き出しビューを前方クリップ面で切り取っても、記号による表現がいずれかのビューにある要素(構造梁など)、および切断不可能なファミリには影響を及ぼしません。これらの要素は、切り取られることなくそのまま表示されます。
このプロパティは印刷に影響を与えます。
前方クリップ面で切り取るには
- [プロジェクト ブラウザ]で、前方クリップ面で切り取るビューを右クリックし、[プロパティ]をクリックします。
また、作図領域でビューがアクティブになっている場合は、右クリックし、[ビュー プロパティ]をクリックします。
- プロパティ パレットで、[前方クリップ]パラメータを探します。
[前方クリップ]パラメータは、立面図ビュー、断面図ビュー、吹き出しビューで使用できます。吹き出しビューでこのパラメータを使用するには、[前方クリップの設定]パラメータに[独立]を指定します。
- [値]列のボタンをクリックします。

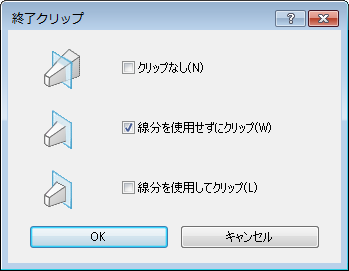

[前方クリップ]ダイアログが表示されます。
- [前方クリップ]ダイアログで、オプションを選択し、[OK]をクリックします。
- [前方クリップ オフセット]の値を入力して、[前方クリップ]プロパティがアクティブな場合にビューをクリップする位置を指定します。
