類似したデータ コンポーネント、電話コンポーネント、または火災報知コンポーネントに接続する電気システムを作成できます。
Revitでは、このようなタイプの回路内では、接続の電圧や極数をチェックすることはできません。
データ回路のパネルを選択する
- 1 つまたは複数のデータ装置、電話装置、または火災報知装置を選択します。
- [修正 | データ装置]タブ
[システムを作成]パネル

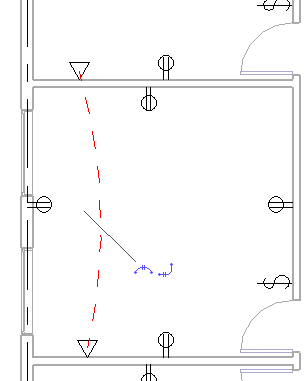

[データ]をクリックします。 作成された回路は、選択した装置間に破線で表示されます。
回路に関連付けられている 2 つのコントロールを使用すると、回路の固定配線の作成を自動的に作成できます。プロジェクトへの配線の追加は省略可能です。論理回路は、固定配線を追加しなくても関連付けられた情報を保持します。回路のプロパティを使用して、回路内で使用する配線のタイプを指定できます。
- [修正 | 電気回路]タブ [システム ツール]パネル
[回路のパネルを選択]をクリックします。 - ドロップダウン リストからパネルを選択するか、ビューでパネルを選択します。 注: データ回路、電話回路、火災報知器回路に使用するパネル ファミリは[電気設備]カテゴリとなり、[他のパネル]の[パーツ タイプ]に割り当てられ、回路の目的のタイプの接続を 1 つ持つ必要があります。たとえば、ネットワーク スイッチ ファミリは、データ排出口からネットワーク スイッチに回路を接続するために、[データ]接続を持つ必要があります。
幹線が論理回路に追加されます。
- [修正]をクリックします。
この回路は有効なままですが、仮回路を示す破線は表示されません。コンセントの接続が緑色から青色に変わり、その論理回路が作成されたことがわかります。
