床、屋根、または天井の開口部を切り取る

(たとえば、煙突を収納するために)屋根、床、または天井の垂直な開口部を切り取るには、いずれかの開口部ツールを使用します。屋根、床、天井の要素の面を開口部とすることができます。また、縦方向切り取りを作成する場合は、切り取られる全ての要素を選択することができます。

  1. [面]または [垂直]をクリックします。

    アクセス方法

    • [建築]タブ [開口部]パネル
    • [構造]タブ [開口部]パネル

    開口部を選択した面に対して垂直に作成する場合は、[面]オプションを使用します。一方、レベルに対して垂直な開口を設ける場合は、[垂直]オプションを使用します。

  2. [面]を選択した場合、床、天井、屋根の面を選択します。[垂直]を選択した場合、切り取られる全ての要素を選択します。

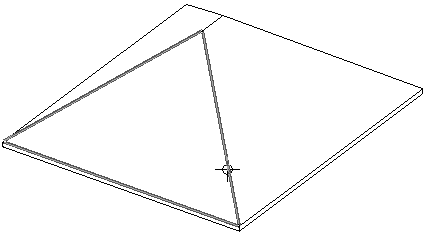

    面による開口部で選択された面

    垂直な切り取りで選択された要素

    Revit は、どんな形状でも開口部を作成できる個所で、スケッチ モードに入ります。

  3. [開口部を終了]をクリックします。
