Revit プロジェクト環境にロードされるコンセプト マス、アダプティブ ジオメトリを作成します。
CDE(コンセプトデザイン環境)を用いると、設計プロセスの早い段階に柔軟性を持たせることができ、設計案を示したり、ビルディング インフォメーション モデル(BIM)に統合可能なパラメトリック マス ファミリを作成することができます。この環境を使用して、デザインの点、エッジ、サーフェスを直接操作して構築可能なフォームやパラメトリック コンポーネントを作成します。
CDE では、他のモデルにネストされるインテリジェントなサブコンポーネントを設計することができます。たとえば、コンセプト デザインを大規模な建物モデルで参照すると、複数の場所で使用し、再生成することができます。同様に、インテリジェントなパラメトリック コンポーネントを設計して、分割したサーフェスに適合させることができます。

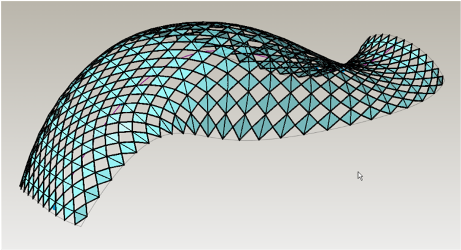

次のイメージは、分割されたサーフェスに適用されたパラメトリック コンポーネントを表しています。
パラメトリック コンポーネント | パラメトリック コンポーネントを含む分割サーフェス |
---|---|
![]() |
![]() |
CDE を利用して作成される設計は、壁、屋根、床、カーテン システムを適用してより詳細な建築を作成するための基礎として Revit プロジェクト環境で使用できるマス ファミリです。また、プロジェクト環境を使用して、床面積を集計したり、事前に空間解析を行うこともできます。
設計を Revit プロジェクト ファイルで参照し、引き続き修正します。たとえば、建物モデル用の重要な参照情報を提供するために、設計を使用できます。Revit プロジェクト ファイルとして保存されたコンセプト デザインを、CDE で引き続き設計を進めることができます。
