マス インスタンスの表示をコントロールする

ビュー設定や[表示/グラフィックス]ダイアログの設定を使用すると、ビューにマスを表示するかどうかや、ビューにマス床、サーフェス、ゾーンなどを表示するかどうかをコントロールできます。

ビューでのマスの表示をコントロールするには、次のいずれかの方法を使用します。

ビューでマス カテゴリの表示を設定する

[表示]タブ[グラフィックス]パネル (表示/グラフィックス)をクリックします。[モデル カテゴリ]タブで、マス カテゴリを選択します。

このビュー固有の設定によって、マスが印刷されるかどうか、および[マスを表示]がオフになっているときにマスが表示されるかどうかが決まります。[表示/グラフィックスの上書き]ダイアログでマスが選択されている場合、サブカテゴリ[フォーム]と[マス床]を個別にコントロールできます。

[マスを表示 ビュー設定ごと]

このオプションでは、[表示/グラフィックス]ダイアログのマス カテゴリの表示設定に従ってマスが表示されます。マス カテゴリが表示されている場合は、マス サブカテゴリ(マス壁、マス床、パターン塗り潰し線分など)の表示を個別にコントロールできます。こうしたビュー固有の設定で、マスを印刷するかどうかも決定されます。

[マス & 外構]タブ [コンセプト マス]パネル (ビュー設定ごとマスを表示)をクリックします。

注: このオプションは、Revit Structure では使用できません。

[マスを表示 フォームおよび床]

このオプションでは、ビューでのマス カテゴリの表示がオフになっていても、すべてのビューでマス インスタンスおよびマス床がすべて表示されます。

[マス & 外構]タブ [コンセプト マス]パネル (マスを表示 フォームおよび床)をクリックします。

注: このオプションは、Revit Structure では使用できません。

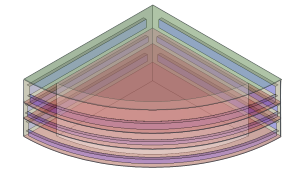

[マスを表示 サーフェス タイプ]

エネルギー解析を実行する場合に、このオプションを使用してマス サーフェスを表示すると、個々のサーフェスを選択してそのグラフィックスの外観やエネルギー設定を変更できます。

このオプションをアクティブにするには、[解析]タブ [エネルギー解析]パネル [エネルギー モデルを作成]をクリックします。

[マス & 外構]タブ [コンセプト マス]パネル (マスを表示 サーフェス タイプ)をクリックします。

注: このオプションは、Revit Structure では使用できません。

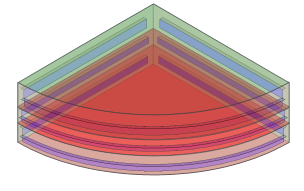

[マスを表示 ゾーンおよびシェーディング]

エネルギー解析を実行する場合に、このオプションを使用してマス ゾーンおよびシェーディングを表示すると、個々のゾーンを選択してその設定を変更できます。

このオプションをアクティブにするには、[解析]タブ [エネルギー解析]パネル [エネルギー モデルを作成]をクリックします。

[マス & 外構]タブ [コンセプト マス]パネル (マスを表示 ゾーンおよびシェーディング)をクリックします。

注: このオプションは、Revit Structure では使用できません。

[マスを表示]

[マス & 外構]タブ [コンセプト マス]パネル (マスを表示)をクリックします。

[マスを表示]をクリックすると、ビューでマス カテゴリの表示がオフになっている場合でも、すべてのビューですべてのマス インスタンス(マスやマス床など)が表示されます。

注: このオプションは、Revit Structure にのみ適用されます。
