コーナー マリオンには、2 つのカーテンウォールの端部や傾斜ガラスの突出部の間に配置できる単一のマリオンと、円弧カーテンウォールのように曲線状のカーテン要素に配置される内部マリオンがあります。

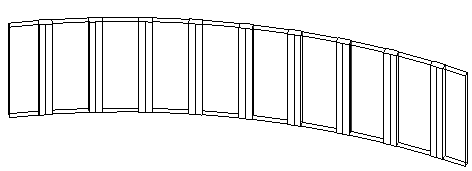

内部マリオンのある円弧カーテン ウォール
Revit には、4 つのタイプのコーナー マリオンがあります。
- L 形コーナー マリオン: カーテンウォールまたは傾斜ガラスのパネルがマリオンの脚の端部と接しています。マリオンの脚の長さと厚さは、マリオンのタイプ プロパティで指定できます。
2 つのカーテン ウォール間にある L 形コーナー マリオン
- V 形コーナー マリオン: カーテンウォールまたは傾斜ガラスのパネルがマリオンの脚の側面と接しています。マリオンの脚の長さと厚さは、マリオンのタイプ プロパティで指定できます。
2 つのカーテン ウォール間にある V 形コーナー マリオン
- 台形コーナー マリオン: カーテン ウォールまたは傾斜ガラスのパネルがマリオンの側面に接しています。中心の幅と、パネルに接する側面の長さは、マリオンのタイプ プロパティで指定できます。
2 つのカーテン ウォール間にある台形マリオン
- 四半円形コーナー マリオン: カーテンウォールまたは傾斜ガラスのパネルがマリオンの脚の側面と接しています。マリオンの奥行きは 2 つのセグメントで指定できます。
2 つのマリオン セグメントが同じサイズで、結合角度が 90 度でない場合、マリオンは凧形になります。
結合角度が 90 度で、セグメントが同じサイズでない場合、マリオンは長方形になります。
2 つのセグメントが同じサイズで、結合角度が 90 度の場合、マリオンは正方形になります。
注: カーテン パネルは四半円形コーナー マリオンの隣接する側面で結合されるため、四半円形コーナー マリオンは、コーナー マリオンではない普通の長方形マリオンとは異なります。
ヒント: コーナー マリオンのオフセットはパネルを基準として設定されます。
