プロジェクトまたはビューごとに階段モデルと注釈オブジェクトの表示をコントロールします。
[切断マーク]、[蹴上げ線]、[桁]など複数のモデルのサブカテゴリと、[階段パス]、[階段経路のタグ]など複数の注釈サブカテゴリを使うと、階段の可視表現をより正確にコントロールできます。

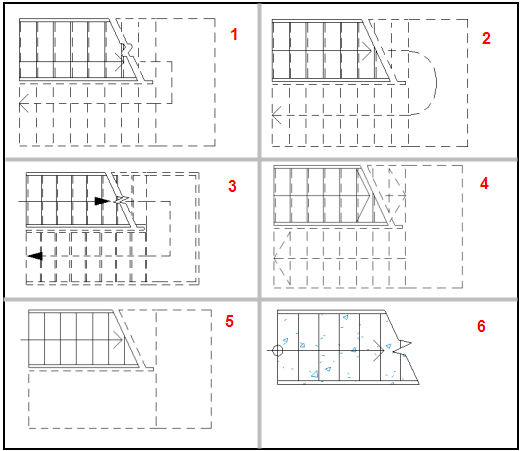

イメージ番号 | 切断マーク タイプ プロパティ | 階段パス タイプ プロパティ | 階段サブカテゴリの表示設定 |
---|---|---|---|
1 |
|
|
[桁 <の上>]モデル サブカテゴリ: 非表示 |
2 |
|
踊り場のコーナーの線形状: 曲線 | [桁 <の上>]モデル サブカテゴリ: 非表示 |
3 |
|
|
[桁 <の上>]モデル サブカテゴリ: 表示 |
4 |
|
|
[桁 <の上>]モデル サブカテゴリ: 非表示 |
5 |
|
|
|
6 |
|
|
|
