ソリッド フォームを作成する

[フォームを作成]ツールを使用して、ソリッド ジオメトリを作成します。

  1. [作成]タブ [描画]パネルで、描画ツールを 1 つ選択します。
  2. 作図領域をクリックし、閉じたループを描画します。
  3. 閉じたループを選択します。

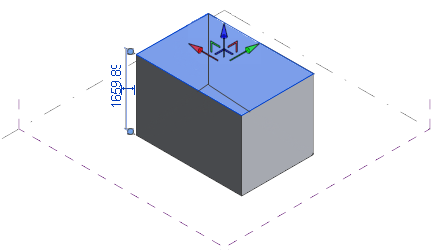

  4. [修正 | 線分]タブ [フォーム]パネル (フォームを作成)をクリックします。ソリッド フォームの押し出しが作成されます。
  5. (省略可能)[修正 | フォーム要素]タブ [フォーム]パネル (ボイド形状)をクリックします。
  6. 3D ドラッグ コントロールを使用するか、作図領域で仮寸法を使用することにより、押し出しの寸法を変更することができます。
