配線

[電気設定]ダイアログの左側にある[配線]を選択すると、右側に配線テーブルが表示されます。

配線テーブル内の設定により、Revit での配線サイズの計算方法と、プロジェクト内の電気システム平面図での配線の表示方法が決定されます。

• 周囲温度: 配線が存在する環境の温度を指定します。

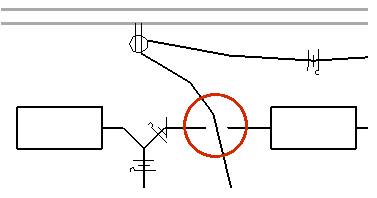

• 配線交差のギャップ: 交差する非接続配線を表示するため、図に示すように、使用されるギャップの幅を指定します。

• 配線チェック マーク: [活線]、[接地側電線]、および[中性線]について表示されるチェック マークのスタイルを選択できます。

  Revit では、次に示すように 4 つの配線チェック マークを使用できます。

  短い配線チェック マーク
  円形の配線チェック マーク
  フック型の配線チェック マーク
  長い配線チェック マーク

  チェック マーク ファミリをロードするには

  1. [挿入]タブ [ライブラリからロード]パネル (ファミリをロード)をクリックします。
  2. [開く]ダイアログで、[注釈] [電気] [チェック マーク]にナビゲートします。
  3. チェック マーク ファミリのファイルを 1 つまたは複数選択して、[開く]をクリックします。

  各電線には、別々のスタイルを割り当てることができます。

  [値]列をクリックして をクリックし、チェック マークのスタイルを選択します。

  ファミリ エディタを使用すると、既存のチェック マークをカスタマイズしたり、さらに新しいチェック マークを作成できます。

• チェック マークと交差する斜線: 接地側電線のチェック マークを、次に示すように、他の電線のチェック マークと交差する斜め線として表示することができます。


  この機能がチェック マークに適用するには、[値]列をクリックして をクリックし、[はい]をクリックします。[いいえ]を選択すると、接地側電線用に指定されたティック マークが表示されます。

• チェック マークを表示: 常時チェック マークを隠すか、常時表示するか、幹線に対してだけ表示するかを指定します。
