ダクトシステムのチェックについて

このツールを使用すると、プロジェクト内で作成した空調システムについて、個々のシステムがユーザ設定のシステムに割り当てられているか、正しい接続が行われているかどうかが検査されます。

未接続を表示する

現在接続されていないコネクタの未接続マーカーを表示できます。未接続マーカーの表示をコントロールするには、[解析]タブ

[システムをチェック]パネル

[未接続を表示]をクリックします。[未接続オプションを表示]ダイアログで、次のうち 1 つまたは複数の項目を選択します。

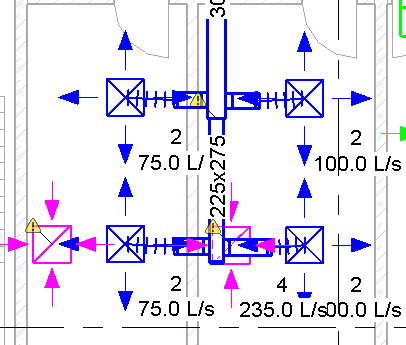

次の例では、[ダクト]未接続マーカーが選択されています。

関連する警告メッセージを表示するには、警告マーカーをクリックします。警告メッセージの詳細を表示するには、 [拡張警告ダイアログボックス]をクリックします。

未接続マーカーをオフにするには、 [未接続を表示]をクリックして、選択内容をクリアします。
