交差するジオメトリの隠線の表示を制御します。
モデルの交差部分のジオメトリ(押し出しが壁のサーフェスを通過する場合など)と要素が使用するマテリアルが同じ場合、Revit LT では、交点の線分に沿った新しいエッジが作成されることはありません。
モデルを CAD 形式に書き出す場合、この動作により隠線が間違って削除される場合があります。隠線処理をオンにした状態でデザインのビューを書き出す場合は、他の CAD アプリケーションでこのビューを開くときに予期しない結果になる場合があります。
すべての可視線分を表示するには、1 つのサーフェスに開口部を作成してから、そのサーフェスに別のサーフェスを通過させます。「壁のプロファイルを編集する」を参照してください。
注: 交差するジオメトリが異なるマテリアルを使用する場合、Revit LT では交差部分に線分が表示されます。

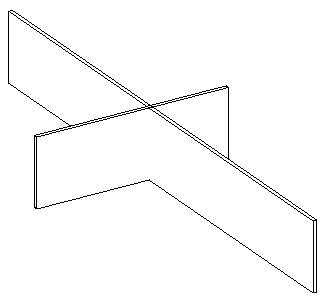

隠線処理モードの交差するジオメトリ(面と面の交差でエッジは作成されません)
