カスタム立面タグを作成する

組織のニーズに沿った立面タグを作成するには、ファミリ エディタ ツールを使用します。

1. [新規作成][ファミリ]をクリックします。
2. [新しいファミリ - テンプレート ファイルを選択]ダイアログで、[注釈]フォルダにナビゲートし、ElevationMarkBody.rft を開きます。
3. [修正]タブ[プロパティ]パネル (ファミリ カテゴリとパラメータ)をクリックします。
4. [ファミリ カテゴリ]で、[立面記号]を選択します。
5. [ファミリ パラメータ]の下の[立面マークの使用]で、[ボディ]を選択します。

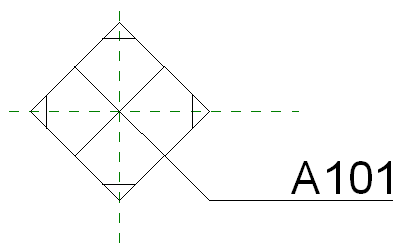

6. タグ ボディを描画し、ラベルを配置します。

7. ファミリを <elevation tag>.rfa として保存します。
8. 手順 2 から 4 を繰り返して ElevationMarkPointer.rft を開き、[立面マークの使用]で[ポインタ]を設定し、ファミリを <pointer>.rfa として保存します。

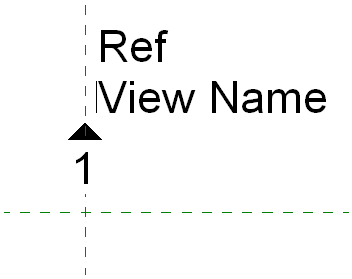

   作成するポインタの矢印は、次に示すように上向きにします。必要に応じて後で回転できます。


9. 任意のタブの[ファミリ エディタ]パネルで (プロジェクトにロード)をクリックし、<pointer>.rfa を<elevation tag>.rfa にロードします。

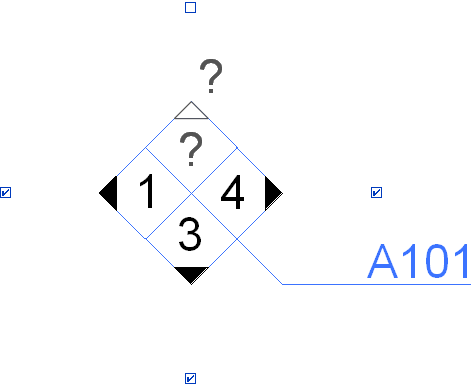

   これでポインタ ファミリがボディ ファミリにネストされました。ポインタ ファミリのインスタンスを配置し、プロジェクト内で使用するすべての方向が表示されるようにします。



カスタム立面タグをプロジェクトにロードする

1. [挿入]タブ[ファミリ エディタ]パネル (プロジェクトにロード)をクリックし、<elevation tag>.rfa をプロジェクトにロードします。
2. プロジェクトで、[管理]タブ[設定]パネル[その他の設定]ドロップダウン (立面タグ)をクリックします。
3. タイプを複製し、あらかじめロードしておいた新しい立面タグを使用するようにタイプ パラメータ立面図マークを設定します。
4. [表示]タブ[作成]パネル[立面図]ドロップダウン (立面図)をクリックします。
5. [修正 | 立面図]タブ[プロパティ]パネル (タイプ プロパティ)をクリックします。
6. アクティブなタイプを複製します。
7. 立面タグ タイプ パラメータを新しいタイプに設定し、[OK]をクリックします。
8. プロジェクトに立面図ビューを配置します。
9. ポインタをダブルクリックして立面図ビューを開くか、立面図のボディを選択してファミリ内にある他の矢印を有効にします。

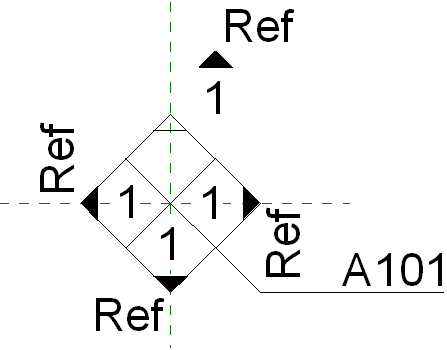

   プロジェクト内の選択された立面タグ
