階段経路コンポーネント ツールを選択してオプションを指定します

階段経路を設定するには、[コンポーネントによる階段]ツールを使用します。適切なツールを選択して最初のオプションを指定するには、次の手順を参照してください。次に、作成する階段経路のタイプに固有の手順を参照してください。

1. [建築]タブ [階段]パネル (コンポーネントによる階段)をクリックします。
2. [コンポーネント]パネルで、[階段経路]が選択されていることを確認します。
3. [描画]ギャラリーで次のいずれかのツールを選択して、目的の階段経路タイプを作成します。
   • (直線)
   • (フルステップらせん)
   • (中心-両端指定によるらせん)
   • (L 字型曲り階段)
   • (U 字型曲り階段)
4. オプション バーで、次のように指定します。
   • [配置基準線]で上方向を基準とする階段経路の作成パスを選択します。

     • 側桁: 左(1)
     • 経路: 左(2)
     • 経路: 中心(3)
     • 経路: 右(4)
     • 側桁: 右(5)

     作成している階段経路のタイプに応じて、[配置基準線]オプションを変更すると便利です。たとえば、曲り階段を作成している場合に左エッジを壁にスナップするには、[配置基準線]で[側桁: 左]を選択します。

   • [オフセット]で、作成パスのオフセット値を任意で指定します。たとえば、[オフセット]に「75 mm」と入力して、[配置基準線が[経路: 中心]の場合、作成パスは階段の中心の右 75 ミリメートルになります。オフセットを負にすると、中心の左になります。
   • [実際の経路幅]には、経路の幅の値を指定します。これは、側桁を含まない階段経路の値です。
   • 既定では[自動踊り場]が選択されています。次のレベルに到達するように 2 つの個別の階段経路を作成する場合、Revit では 2 つの階段経路の間に踊り場を自動的に作成します。踊り場を自動的に作成しない場合は、このオプションをオフにします。
5. タイプ セレクタで、作成する階段のタイプを選択します。必要に応じて後でタイプを変更することができます。

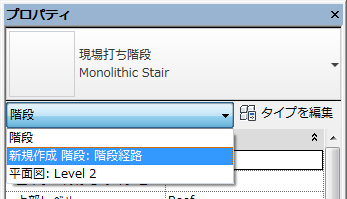

6. 必要に応じて、[相対基準高さ]、[蹴上げを付けて開始]、[蹴上げで終了]基本設定などの階段経路インスタンス プロパティを指定できます。プロパティ パレットで[新しい階段: 階段経路]を選択して、必要に応じてインスタンス プロパティを修正します。詳細は、「階段経路コンポーネント インスタンス プロパティ」を参照してください。

7. 必要に応じて、[ツール]パレットで (手すり)をクリックします。

   既定では、階段経路を作成するときに手すりは自動的に作成されます。

   [手すり]ダイアログで次のようにします。

   1. 手すりタイプを選択します。手すりを自動的に作成しない場合は、[なし]を選択します。必要に応じて手すりを後で追加することもできます(詳細は、「ホストに手すりを配置する」または「スケッチによって手すりを作成する」を参照してください。)
   2. 手すりの配置先として[踏み面]または[側桁]を選択します。
   3. [OK]をクリックします。
      注: 階段編集アセンブリ モードを終了するまで、作成された手すりは表示されません。
8. 作成する階段経路コンポーネントのタイプに固有の手順に従います。
