作業面の通芯を修正する

作業面を使用する場合は、作業面のグリッドの間隔を変更したり、グリッドのサイズを変更したり、グリッドを回転することができます。

作業面の通芯を修正するには

1. 必要に応じて (表示)をクリックして、作業面を表示します。
   • [建築]タブ [作業面]パネル (表示)
   • ファミリ エディタ: [作成]タブ [作業面]パネル (表示)
2. 作業面を選択します。
   注: 作業面のエッジをクリックして、作業面を選択します。
3. 次のいずれかを実行します。

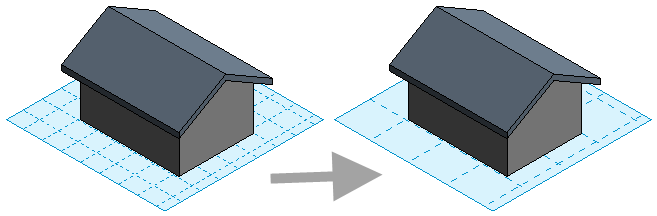

   • グリッド間隔を修正: オプション バーの[間隔]で、値を入力してグリッド間の距離を指定します。

   • 通芯のサイズを変更して移動: 通芯を移動するには、通芯のエッジをドラッグします。グリッドのサイズを変更するには、グリップをドラッグします。

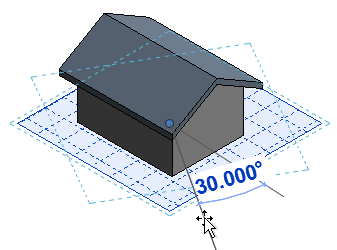

   • グリッドを回転させる: [修正 | 作業面グリッド]タブ [修正]パネル (回転)をクリックして、グリッドを回転します。詳細な手順については、「要素を回転する」を参照してください。


通芯の回転について

作業面グリッドを回転すると、その新しい向きはコンポーネントの配置に影響を与え、壁と線分の長方形描画オプションに影響を与えます。たとえば、作業面グリッドを回転した後でコンポーネントを配置する場合、そのコンポーネントの向きは作業面グリッドと同じ角度になります。また、長方形オプションで連続壁を作成する場合、これらの壁は作業面グリッドと同じ向きにしか作成できません。
