[通芯]ツールを使用して梁を配置する

通芯を選択して梁を自動的に他の構造要素(柱、構造壁、および他の梁)間に配置するには、[通芯]ツールを使用します。

たとえば、2 つの構造柱が通芯上に配置されているとします。梁は、柱と構造壁の間にも追加されます。

1. [構造]タブ [構造]パネル (梁)をクリックします。
2. [修正 | 配置 梁]タブ [複数]パネル (通芯上)をクリックします。

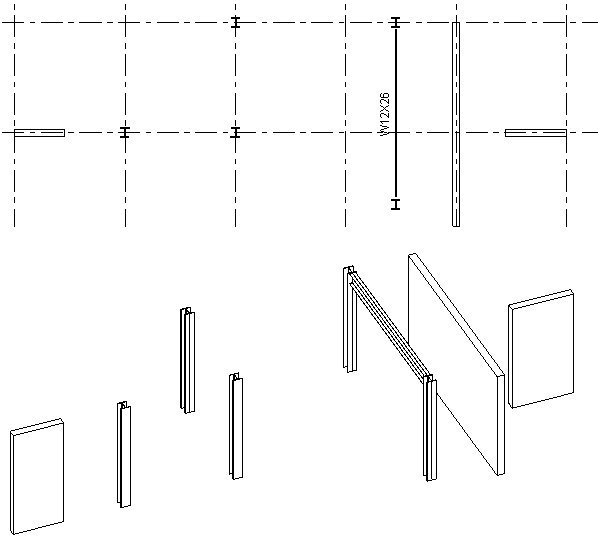

   以下のイメージでは、平面図と 3D ビューに、分類された柱、梁、および構造壁が表示されています。この場合、通芯ツールを使用すると、大部分の梁を自動的に追加できます。


3. 梁を配置する通芯を選択します。

   [Ctrl]を押しながら、複数の通芯を選択します。

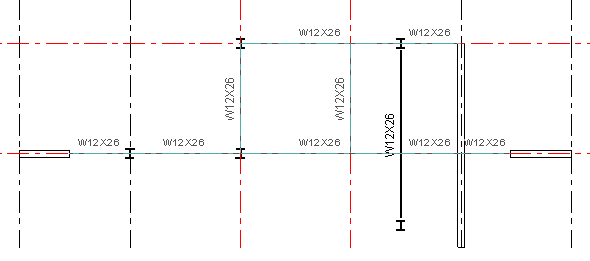

   以下のイメージでは、通芯が選択されていて、すべての柱、壁、および梁の間に自動的に追加されています。


4. [修正 | 配置 梁] > [通芯上] [複数]パネル (終了)をクリックします。
   ヒント: 選択ボックスを表示して、複数の通芯を選択することもできます。

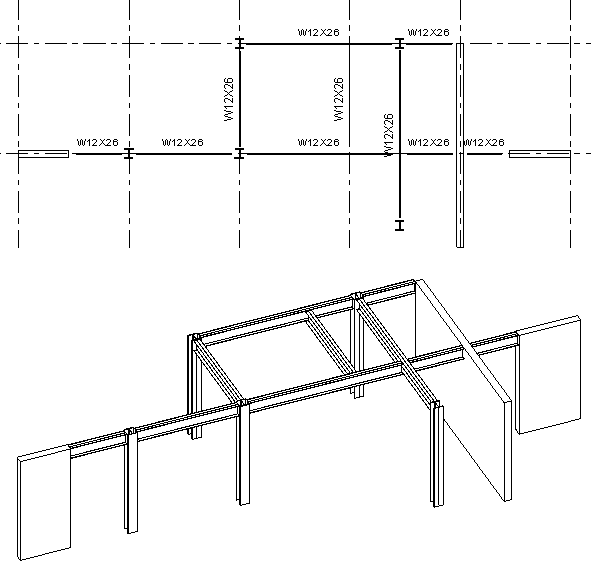

   以下のイメージでは、梁がすべての柱、壁、およびその他の梁支持材の間に追加されています。既存の梁は、それに直交する梁によって切断されていません。



Revit LT が梁を通芯に沿って配置するときには、以下の条件が適用されます。

• 柱、壁、または梁など通芯に交差する可能性のある梁支持要素が、すべてスキャンされます。
• 壁が通芯上にある場合は、梁は壁内に配置されません。壁の両端は、支持として使用されます。
• 梁が通芯を交差して横断する場合、その梁は、通芯上に作成される新しい梁をサポートするため、中間支持と見なされます。
• 交差する梁が通芯を横断しない場合、この梁は、通芯上に作成される新しい梁によって支持されます。
